Крышные котельные: эффективное теплоснабжение без потери полезной площади
В условиях плотной городской застройки и высокой стоимости земли каждый квадратный метр на счету. Владельцы бизнес-центров, торговых комплексов, жилых домов и промышленных объектов все чаще задумываются: как разместить собственную котельную, не теряя полезную площадь и не тратя огромные деньги на отдельно стоящее здание? Ответ — крышная котельная. Это современное, экономичное и технически грамотное решение для автономного теплоснабжения. Разберем, что это такое, как устроено, где применяется и какие имеет преимущества.
Что такое крышная котельная
Крышная котельная — это автономный источник теплоснабжения, оборудование которого размещается на крыше здания (обычно плоской) . В отличие от отдельно стоящей или пристроенной котельной, крышная не занимает драгоценную землю и не требует строительства дополнительного здания. Все необходимое оборудование — котлы, насосы, теплообменники, системы автоматики и безопасности — компактно монтируется на кровле, часто в специальном контейнерном исполнении или в легковозводимом укрытии.
Такое решение особенно популярно в густонаселенных районах, где каждый метр земли имеет высокую стоимость, а также при реконструкции зданий, когда невозможно выделить помещение для котельной внутри или пристроить ее снаружи . Крышные котельные широко применяются для теплоснабжения жилых домов, административных и торговых центров, производственных и складских зданий, гостиниц, спортивных комплексов и других объектов .
Как устроена крышная котельная
Конструктивно крышная котельная представляет собой комплекс оборудования, смонтированного на крыше здания. Она может быть выполнена в двух основных вариантах .
Открытое размещение — оборудование устанавливается непосредственно на кровле под навесом или без него. Котлы, насосы и другие агрегаты защищены от атмосферных воздействий специальными кожухами с теплоизоляцией и антикоррозийным покрытием. Такой вариант дешевле, но требует более тщательной защиты оборудования от осадков и низких температур.
Блочно-модульное исполнение — все оборудование смонтировано внутри одного или нескольких контейнеров (модулей) заводской готовности. Такие модули имеют собственный каркас, стены, кровлю, утепление, отопление и вентиляцию. Их достаточно привезти на объект краном, установить на подготовленное основание и подключить к коммуникациям. Блочно-модульные крышные котельные надежнее, долговечнее и проще в обслуживании.

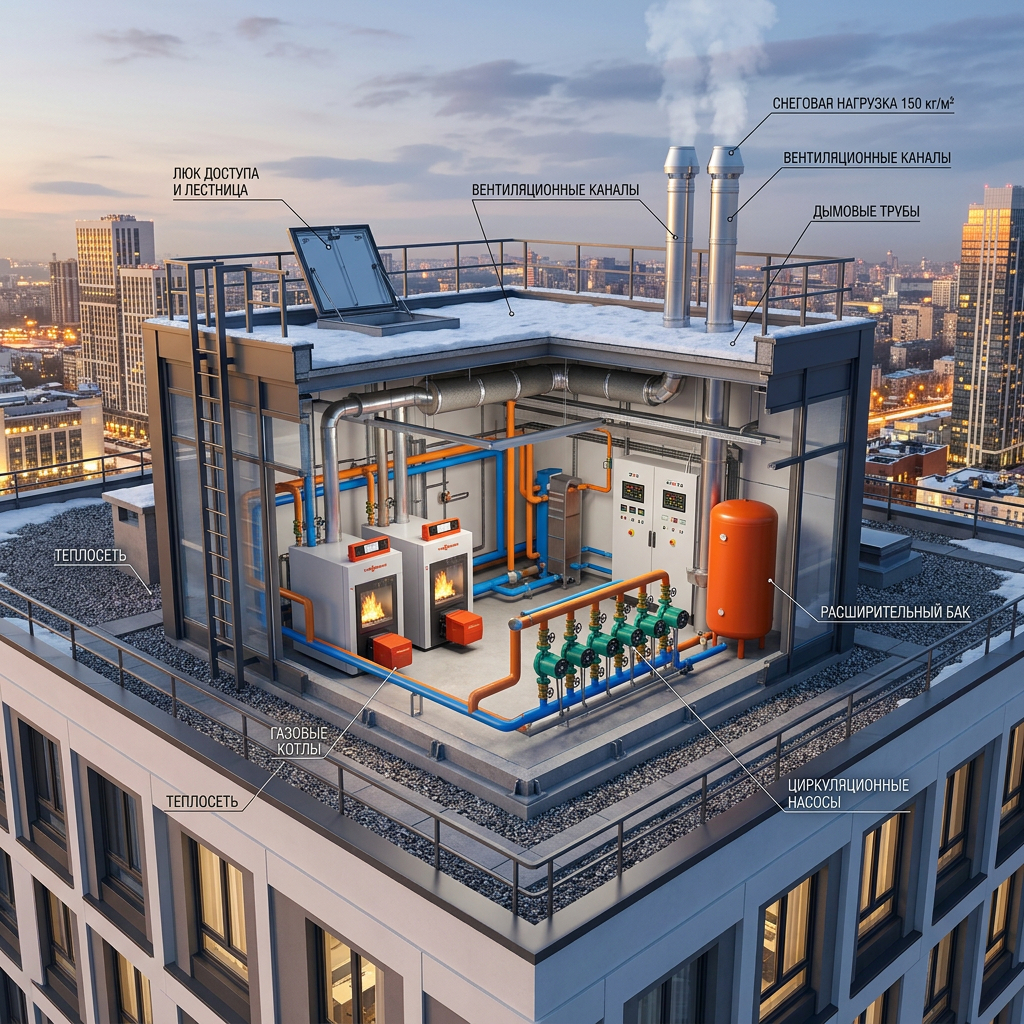

Основные элементы крышной котельной
Независимо от исполнения, крышная котельная включает несколько ключевых компонентов :
- котлы — основной элемент, где сжигается топливо и нагревается теплоноситель. Чаще всего используются газовые котлы (как наиболее экономичные), реже — жидкотопливные или комбинированные ;
- горелки — устройства для смешивания топлива с воздухом и равномерного сжигания;
- насосная группа — циркуляционные насосы, обеспечивающие движение теплоносителя по системе отопления и горячего водоснабжения;
- теплообменники — для передачи тепла от теплоносителя котельной к системам отопления и ГВС здания;
- расширительные баки — для компенсации температурного расширения воды;
- система дымоудаления — дымовые трубы, выводящие продукты сгорания выше конька крыши или соседних зданий;
- система автоматики и безопасности — контроллеры, датчики, исполнительные механизмы, обеспечивающие автоматическую работу и защиту от аварийных режимов;
- система водоподготовки — для очистки и умягчения воды, поступающей в котел;
- электрощитовое оборудование — для распределения и защиты электропитания всех агрегатов.
Преимущества крышных котельных
Крышные котельные завоевывают все большую популярность благодаря целому ряду неоспоримых преимуществ.
Экономия полезной площади. Это главное достоинство. Крышная котельная не занимает место на земле, не требует строительства отдельного здания или пристройки, не отнимает площади внутри здания, которые можно использовать для аренды или других нужд. В условиях плотной застройки и дорогой земли это дает огромную экономию .
Снижение теплопотерь. Котельная расположена максимально близко к потребителям тепла — буквально над ними. Теплотрассы от крышной котельной до систем отопления и ГВС здания минимальны по длине и, как правило, проходят внутри здания. Это значительно снижает потери тепла при транспортировке (которые в городских сетях могут достигать 20–30%) и уменьшает затраты на перекачку теплоносителя .
Отсутствие необходимости в длинных наружных сетях. Не нужно копать траншеи, прокладывать трубы по улицам, восстанавливать благоустройство, получать разрешения на проход через чужие участки или дороги. Все коммуникации находятся внутри одного здания .
Быстрый монтаж. Особенно в блочно-модульном исполнении. Модули изготавливаются на заводе, проходят испытания, а на объекте остается только установить их краном, подсоединить к инженерным системам и запустить. Сроки монтажа могут составлять всего несколько дней или недель, а не месяцев, как при строительстве стационарной котельной .
Мобильность (для модульных вариантов). При необходимости блочно-модульную крышную котельную можно демонтировать и переместить на другой объект. Это актуально для арендованных зданий или временных объектов .
Независимость от централизованного теплоснабжения. Крышная котельная делает здание автономным: вы сами решаете, когда начинать и заканчивать отопительный сезон, какую температуру поддерживать, не зависите от аварий и ремонтов городских сетей .
Возможность поэтапного ввода мощностей. В отличие от подключения к центральным сетям, где требуется сразу оплатить полную мощность, в крышной котельной можно устанавливать котлы постепенно, по мере роста потребностей здания или заселения жильцов .
Недостатки и ограничения
Как и у любого технического решения, у крышных котельных есть и минусы, которые нужно учитывать.
Ограничения по высоте здания. Согласно нормативам, крышные котельные нельзя размещать на зданиях высотой более 26,5 метров (для газовых котельных) . Причина — безопасность и возможность эвакуации и тушения пожара. Для более высоких зданий крышные котельные не подходят (или требуется использование жидкотопливных/электрических котлов, что менее выгодно).
Усиление кровли. Оборудование котельной имеет значительный вес. Крыша должна быть рассчитана на эту нагрузку. Часто требуется усиление несущих конструкций, что увеличивает затраты, особенно при реконструкции старых зданий .
Виброизоляция. Котлы, насосы и вентиляторы создают вибрацию, которая может передаваться на верхние этажи. Необходима качественная виброизоляция оборудования и, возможно, дополнительная звукоизоляция помещений под котельной .
Требования к дымоходам. Дымовая труба должна возвышаться над коньком крыши и над зонами аэродинамической тени соседних зданий, чтобы продукты сгорания не затягивало обратно в вентиляцию или окна. Это может быть сложно при плотной застройке .
Доступ для обслуживания. К оборудованию на крыше должен быть удобный доступ для персонала (лестницы, люки) и возможность подъема крупногабаритных запчастей (иногда требуется кран).
Согласования. Размещение котельной на крыше требует согласования с пожарными, газовой службой, Ростехнадзором и другими инстанциями. Процесс может занять время.
Требования к крышным котельным
К проектированию, монтажу и эксплуатации крышных котельных предъявляются жесткие требования, закрепленные в нормативных документах (СНиП, СП, ФЗ №123 «Технический регламент о требованиях пожарной безопасности» и др.) .
Основные требования включают:
- запрет на размещение крышных газовых котельных на зданиях высотой более 26,5 метров ;
- котельная должна быть отделена от помещений здания противопожарной стеной (отсеком) с нормируемым пределом огнестойкости;
- выход из котельной на крышу должен быть отдельным, не связанным с путями эвакуации из здания;
- дымовые трубы должны выводиться на высоту, обеспечивающую рассеивание продуктов сгорания выше зон аэродинамической тени;
- наличие автоматики безопасности, отключающей котельную при падении давления газа, отсутствии тяги, превышении температуры и других аварийных параметрах;
- газоанализаторы с сигнализацией и автоматическим отключением подачи газа;
- виброизоляция и шумоглушение в соответствии с санитарными нормами.
Крышная котельная для многоквартирного дома
Особенно актуальны крышные котельные для многоквартирных жилых домов. Они позволяют:
- отказаться от центрального теплоснабжения с его высокими тарифами и перебоями;
- жильцам самим регулировать температуру и оплачивать только фактически потребленное тепло (при наличии общедомового и индивидуальных приборов учета);
- исключить потери в магистральных сетях, которые закладываются в тариф;
- начать отопительный сезон раньше и закончить позже, чем это делает город.
Однако есть и подводные камни. Жильцы верхних этажей могут жаловаться на шум и вибрацию. Требуется качественная звукоизоляция и соблюдение режима работы. Также необходимо согласие собственников на установку котельной (или это должно быть предусмотрено проектом дома).
Газовые, жидкотопливные и комбинированные крышные котельные
Чаще всего крышные котельные работают на газе — это самый экономичный и экологичный вариант при наличии магистрального газоснабжения. Газовые крышные котельные требуют соблюдения особых мер безопасности и прохождения всех согласований с газовой службой.
Если газа нет, могут использоваться жидкотопливные котельные (дизель) или электрические. Жидкотопливные требуют установки емкостей для топлива (иногда их размещают в подвале или на техническом этаже), что создает дополнительные риски и требует соблюдения противопожарных норм. Электрические — самый безопасный и экологичный, но часто самый дорогой в эксплуатации вариант.
Оптимальный выбор для многих объектов — комбинированные котлы, которые могут работать и на газе, и на дизеле. Это дает резервирование: при отключении газа котельная автоматически переключается на дизельное топливо, и здание не остается без тепла.
Этапы создания крышной котельной
Процесс создания крышной котельной включает несколько ключевых этапов.
Технико-экономическое обоснование. На этом этапе анализируются теплопотери здания, требуемая мощность, доступность газа, стоимость оборудования и монтажа, оценивается окупаемость по сравнению с центральным теплоснабжением.
Проектирование. Разрабатывается проект котельной с разделами тепломеханики, газоснабжения, автоматики, электроснабжения, дымоудаления, водоподготовки, виброизоляции и шумоглушения. Проект согласовывается с газовой службой, Ростехнадзором, МЧС и другими надзорными органами.
Получение разрешений. Для установки крышной котельной требуется разрешение на строительство (или реконструкцию) и внесение изменений в проект здания.
Усиление кровли. При необходимости проводятся работы по усилению несущих конструкций крыши.
Поставка и монтаж оборудования. Оборудование монтируется на подготовленное основание, подключаются газовые, водяные, электрические сети, система дымоудаления.
Пусконаладка. Проводятся опрессовка, пробный запуск, настройка автоматики, замеры выбросов и шума.
Сдача в эксплуатацию. Котельная принимается надзорными органами, подписываются акты, заключается договор на техническое обслуживание.
Заключение
Крышная котельная — это современное, эффективное и экономичное решение для автономного теплоснабжения зданий в условиях ограниченной территории и высокой стоимости земли. Она позволяет сэкономить полезную площадь, снизить потери тепла при транспортировке, получить независимость от центральных сетей и гибко управлять отоплением. Однако это сложный инженерный объект, требующий профессионального проектирования, качественного монтажа и строгого соблюдения всех нормативных требований.
Если вы рассматриваете возможность установки крышной котельной для вашего здания — доверьте эту работу профессионалам. Только грамотный расчет, правильный выбор оборудования и квалифицированный монтаж обеспечат надежную, безопасную и долговечную работу системы.
