Монтаж гибких воздуховодов для промышленной вентиляции в Калуге: полное руководство
Промышленная вентиляция — это сложная инженерная система, которая требует не только мощного оборудования, но и правильно организованной сети воздуховодов. В большинстве современных производственных цехов, складов и мастерских для разводки воздуха все чаще используются гибкие воздуховоды. Они незаменимы там, где жесткие металлические трубы установить сложно или невозможно. В этой статье мы подробно разберем, что такое гибкие воздуховоды, где они применяются, как правильно выполнить монтаж гибких воздуховодов для промышленной вентиляции в Калуге, и на что обратить внимание при выборе материалов и подрядчика.
Что такое гибкие воздуховоды и где они применяются
Гибкий воздуховод — это трубчатый элемент системы вентиляции, выполненный из многослойного материала, который можно изгибать, сжимать и растягивать. В отличие от жестких оцинкованных или нержавеющих труб, гибкие воздуховоды не требуют точной подгонки по месту, их можно проложить с учетом существующих препятствий — балок, колонн, трубопроводов и технологического оборудования.
На промышленных объектах гибкие воздуховоды чаще всего используются для подключения локальных отсосов к магистральной вентиляционной сети. Например, над сварочным постом, над заточным станком, у вытяжного зонта кухни или столовой. Также гибкие воздуховоды применяют для подачи воздуха к удаленным рабочим местам, для вентиляции труднодоступных зон и для создания временных вентиляционных систем.
В Калужской области, где много производственных предприятий разного профиля, гибкие воздуховоды пользуются высоким спросом. Они просты в монтаже, не требуют тяжелых грузоподъемных механизмов и позволяют быстро перестроить систему вентиляции при изменении технологического процесса.
Виды гибких воздуховодов для промышленности
Не все гибкие воздуховоды одинаковы. Для разных задач и условий эксплуатации используются разные типы.
Алюминиевые гибкие воздуховоды изготавливаются из алюминиевой фольги, навитой на стальной проволочный каркас. Они легкие, гибкие, не горят и устойчивы к коррозии. Используются для перемещения воздуха с температурой до плюс 150 градусов. Не подходят для агрессивных сред и для систем с высоким давлением.
Стальные гибкие воздуховоды изготавливаются из оцинкованной или нержавеющей стальной ленты, навитой спиралью. Они более прочные, чем алюминиевые, выдерживают давление до нескольких тысяч паскалей и температуру до плюс 300 градусов. Используются для транспортировки горячего воздуха, дыма и агрессивных газов.
Полиуретановые и ПВХ воздуховоды используются для перемещения воздуха с абразивными частицами — опилок, стружки, песка, цементной пыли. Они износостойкие, но имеют ограничения по температуре до плюс 80 градусов. Применяются в деревообработке, на цементных заводах, в литейных цехах.
Термостойкие силиконовые воздуховоды используются для особо горячего воздуха — до плюс 350 градусов. Применяются в металлургии, стекольном производстве, в системах дымоудаления.
Гибкие воздуховоды с ПВХ покрытием используются для систем, где важна герметичность и устойчивость к влаге, например, в вентиляции бассейнов и моечных цехов.
Преимущества гибких воздуховодов перед жесткими
Гибкие воздуховоды имеют ряд преимуществ, которые делают их оптимальным выбором для многих промышленных объектов.
Монтаж гибких воздуховодов выполняется в несколько раз быстрее, чем установка жестких труб. Не нужно резать, сваривать, клепать и подгонять секции. Воздуховод просто раскатывается до нужной длины и фиксируется хомутами.
Гибкие воздуховоды легко прокладывать в обход препятствий. Они огибают балки, колонны и оборудование без дополнительных фасонных деталей. Это особенно ценно при модернизации существующих цехов, где перестраивать жесткую сеть было бы слишком дорого.
Вес гибких воздуховодов значительно меньше веса стальных труб. Их может монтировать один человек без использования подъемной техники.
Стоимость гибких воздуховодов обычно ниже стоимости жестких воздуховодов из металла, особенно если учитывать затраты на монтаж.
Гибкие воздуховоды можно легко демонтировать и перенести на другое место. Это важно для производств с часто меняющейся планировкой.
Недостатки гибких воздуховодов
У гибких воздуховодов есть и недостатки, которые нужно учитывать при проектировании.
Аэродинамическое сопротивление гибкого воздуховода выше, чем у жесткого гладкого канала. Гофрированная поверхность создает турбулентность и тормозит поток воздуха. При большой длине гибкого участка это может потребовать установки более мощного вентилятора.
В гибких воздуховодах со временем накапливается пыль и грязь в складках гофры. Очистить их сложнее, чем гладкие стальные трубы. Для производств с высокими требованиями к чистоте воздуха это может быть критично.
Гибкие воздуховоды менее долговечны, чем жесткие стальные. Алюминиевые воздуховоды могут порваться при механическом воздействии. Полимерные со временем стареют и теряют эластичность.
Некоторые типы гибких воздуховодов не подходят для систем с высоким давлением и для взрывоопасных сред. Это нужно проверять перед покупкой.
Правила монтажа гибких воздуховодов
Чтобы система вентиляции работала эффективно и безопасно, монтаж гибких воздуховодов должен выполняться по определенным правилам.
Гибкий воздуховод должен быть максимально распрямлен. Излишняя длина не складывается гармошкой, а провисает, что увеличивает сопротивление и создает зоны застоя пыли. Воздуховод нарезается по длине с небольшим запасом на соединение.
Радиус изгиба гибкого воздуховода должен быть не менее двух диаметров воздуховода. Более крутые изгибы создают сильное сопротивление и могут привести к сплющиванию стенок и разрыву.
Гибкий воздуховод не должен провисать на длинных участках. Для пролетов более 1,5-2 метров необходимы промежуточные опоры или подвесы. Провисание приводит к скоплению конденсата и пыли, а также увеличивает сопротивление.
Места соединения гибкого воздуховода с жесткими трубами, вентиляторами или воздухораспределителями должны быть герметичными. Используются специальные хомуты с уплотнительными прокладками или алюминиевый скотч высокой прочности.
Гибкие воздуховоды нельзя прокладывать в местах, где возможны механические повреждения — в проходах, где ходят люди и проезжает техника, без защитных кожухов.
Выбор диаметра и материала
Правильный выбор диаметра и материала гибкого воздуховода — залог эффективной работы всей системы вентиляции.
Диаметр подбирается исходя из требуемого расхода воздуха и допустимой скорости. Для промышленной вентиляции скорость воздуха в гибком воздуховоде не должна превышать 10-12 метров в секунду, иначе шум и сопротивление становятся слишком высокими. Для абразивной пыли скорость может быть ниже.
Материал выбирается в зависимости от температуры и состава перемещаемого воздуха. Для обычного воздуха в отапливаемых цехах подходит алюминиевый гибкий воздуховод. Для горячего воздуха от печей и сушилок — стальной или термостойкий силиконовый. Для воздуха с масляным аэрозолем нужны материалы, устойчивые к маслам.
Важно также учитывать класс пожарной опасности помещения. В некоторых производствах разрешены только негорючие воздуховоды из стали или алюминия. Полимерные материалы могут быть запрещены.
Подготовка к монтажу
Перед началом монтажа гибких воздуховодов необходимо выполнить подготовительные работы.
Разработать схему трассы с указанием всех точек подключения, длины каждого участка, мест изгибов и креплений. Даже при использовании гибких воздуховодов без проекта не обойтись.
Подобрать необходимое оборудование и материалы. Кроме самих воздуховодов, потребуются хомуты для крепления, переходники для соединения с жесткими трубами, опоры и подвесы.
Проверить, все ли препятствия на трассе учтены. Иногда на пути воздуховода оказываются трубы или кабели, которые не были видны на планах.
Подготовить инструмент: нож или ножницы для резки воздуховодов, шуруповерт, уровень, рулетку.
Этапы монтажа гибких воздуховодов
Монтаж гибких воздуховодов для промышленной вентиляции состоит из нескольких последовательных шагов.
Первый шаг — установка опор и подвесов. На потолке или стенах крепятся кронштейны, на которые впоследствии будет опираться воздуховод. Расстояние между опорами не должно превышать 1,5-2 метров в зависимости от диаметра и веса воздуховода.
Второй шаг — раскрой воздуховодов. Гибкий воздуховод раскатывается и отрезается нужной длины с небольшим запасом на соединение. Рез выполняется острым ножом строго перпендикулярно оси, чтобы края не были рваными.
Третий шаг — соединение воздуховодов. Если трасса состоит из нескольких отрезков, они соединяются между собой с помощью соединительных муфт или внахлест с фиксацией хомутами. Каждое соединение должно быть герметичным.
Четвертый шаг — крепление воздуховода к опорам. Воздуховод укладывается на опоры и фиксируется хомутами. Хомуты не должны пережимать воздуховод, но должны исключать его смещение.

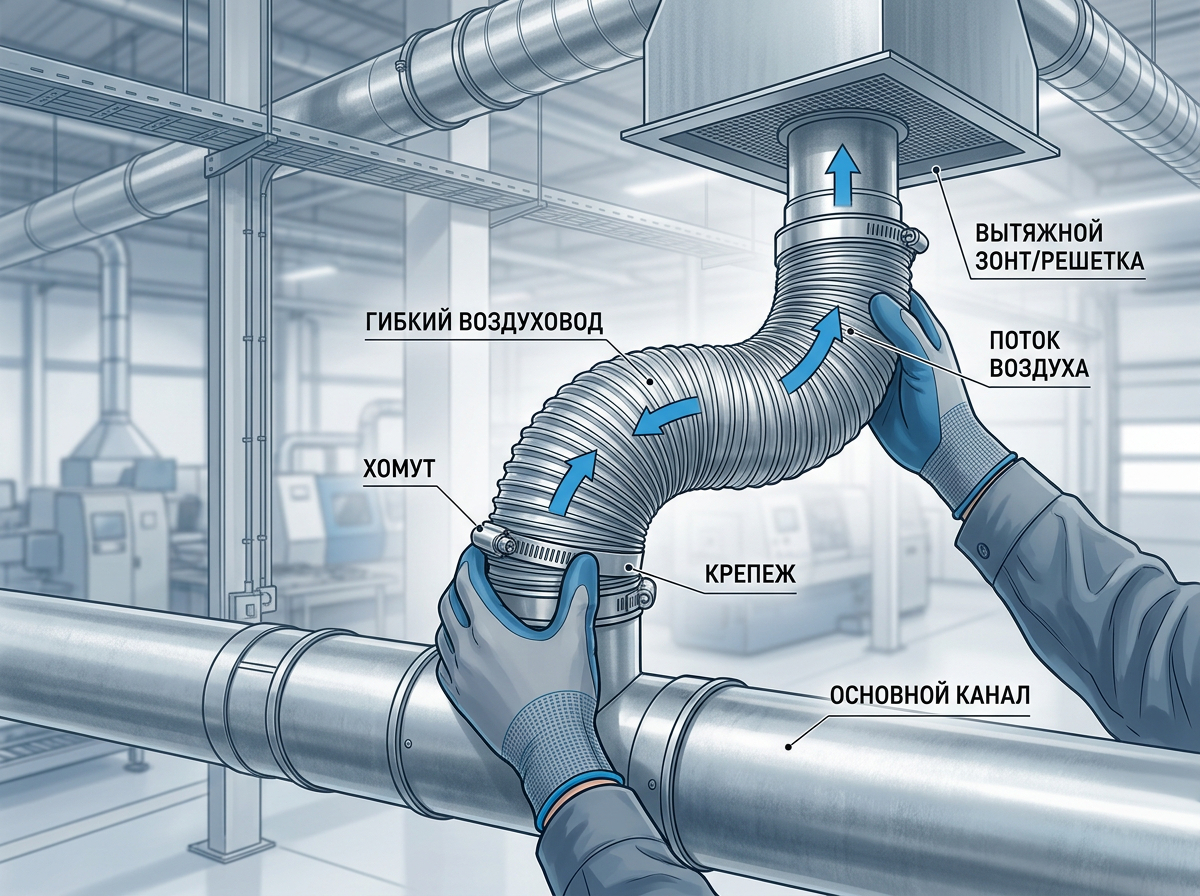

Пятый шаг — подключение к оборудованию и к жесткой сети. Концы гибких воздуховодов соединяются с вентилятором, фильтром, вытяжным зонтом или жестким воздуховодом. Для этого используются специальные переходники и хомуты.
Шестой шаг — проверка герметичности и продувка. Система включается, проверяются все соединения на предмет утечек воздуха. При необходимости хомуты подтягиваются.
Особенности монтажа для разных типов гибких воздуховодов
Алюминиевые гибкие воздуховоды очень мягкие, их легко повредить при монтаже. С ними нужно работать аккуратно, избегая резких изгибов и натяжений. Крепить их лучше широкими хомутами, чтобы не перерезать тонкую фольгу.
Стальные гибкие воздуховоды более жесткие и прочные. Они требуют более мощных опор и хомутов. При резке стального воздуховода края могут быть острыми — работать нужно в перчатках.
Полиуретановые и ПВХ воздуховоды нельзя прокладывать вблизи горячих поверхностей. При монтаже важно следить, чтобы они не касались нагретых труб и оборудования.
Термостойкие силиконовые воздуховоды требуют специальных термостойких хомутов и уплотнителей. Обычные пластиковые хомуты расплавятся.
Типичные ошибки при монтаже гибких воздуховодов
Самая частая ошибка — слишком сильное сжатие воздуховода по длине. Монтажники оставляют гофру в сжатом состоянии, что увеличивает сопротивление и снижает производительность системы в разы.
Вторая ошибка — изгиб с радиусом меньше допустимого. Это приводит к сплющиванию стенок и резкому падению пропускной способности.
Третья ошибка — отсутствие промежуточных опор на длинных участках. Воздуховод провисает, в провисах скапливается конденсат и пыль, что снижает срок службы и эффективность.
Четвертая ошибка — негерметичные соединения. Утечки воздуха снижают производительность и могут быть опасны, если по воздуховоду перемещаются вредные вещества.
Пятая ошибка — использование гибких воздуховодов там, где нужны жесткие. Например, на магистральных участках с высоким давлением или на длинных прямых участках, где проще и дешевле проложить стальную трубу.
Обслуживание гибких воздуховодов
Гибкие воздуховоды требуют регулярного обслуживания не меньше, чем жесткие.
Визуальный осмотр проводится не реже одного раза в квартал. Проверяется целостность стенок, отсутствие порывов, надежность креплений, герметичность соединений.
Очистка гибких воздуховодов от пыли проводится по мере загрязнения. В отличие от жестких труб, гибкие воздуховоды нельзя чистить металлическими щетками — можно повредить стенки. Используются мягкие ерши или продувка сжатым воздухом снаружи.
Замена поврежденных участков должна производиться незамедлительно. Даже небольшой разрыв резко снижает эффективность всей системы вентиляции.
Срок службы гибких воздуховодов зависит от типа и условий эксплуатации. Алюминиевые служат 3-5 лет, стальные — 7-10 лет, силиконовые и полиуретановые — 5-8 лет. По истечении этих сроков рекомендуется замена.
Гибкие воздуховоды — это удобный и экономичный способ организации промышленной вентиляции, особенно там, где нужна гибкость и скорость монтажа. При соблюдении правил выбора и монтажа они служат долго и эффективно. Компания «Подземные сети» имеет большой опыт проектирования и монтажа систем вентиляции с использованием гибких воздуховодов на промышленных объектах в Калуге. Мы поможем подобрать правильный тип воздуховода под вашу задачу, выполним монтаж с соблюдением всех технологических требований и обеспечим надежное крепление и герметизацию. Мы находимся в Калуге по адресу: улица Кирова, дом 2, SK Plaza, 7 этаж, офис 717. Обратитесь к нам — и ваша промышленная вентиляция будет работать эффективно и долго.
