Монтаж промышленной вентиляции в производственном цехе в Калуге с рекуперацией тепла: полное руководство
Вентиляция производственного цеха — это не просто удаление загрязненного воздуха и подача свежего. Это система, от которой зависит здоровье сотрудников, стабильность технологических процессов и эксплуатационные расходы предприятия. Зимой подогрев приточного воздуха становится одной из самых затратных статей. Монтаж промышленной вентиляции в производственном цехе в Калуге с рекуперацией тепла позволяет радикально сократить эти расходы — до 60-70% экономии на нагреве воздуха. В этой статье мы разберем, что такое рекуперация, как устроены такие системы, какие нормативные требования к ним предъявляются и как правильно организовать монтаж на вашем предприятии.
Что такое рекуперация тепла и зачем она нужна в производственном цехе
Рекуперация тепла — это процесс возврата части тепловой энергии, которая обычно выбрасывается в атмосферу с отработанным воздухом, для нагрева свежего приточного воздуха. В обычной вытяжной системе нагретый воздух из цеха (который может иметь температуру 20-25°C и выше) просто выбрасывается на улицу. Вместе с ним «улетают» деньги, потраченные на его нагрев .
Система с рекуперацией решает эту проблему: приточный и вытяжной воздушные потоки проходят через теплообменник (рекуператор), где тепло от вытяжного воздуха передается холодному приточному . Зимой наружный воздух с температурой -27°C (расчетная температура для Калуги) может быть предварительно подогрет до +15°C и выше уже внутри рекуператора, без затрат газа или электроэнергии. Догрев до комфортных 18-22°C осуществляется калорифером, но с гораздо меньшей нагрузкой.
Почему это особенно актуально для производственных цехов в Калужской области:
- Холодная зима с продолжительным отопительным периодом;
- Большие объемы цехов и высокие кратности воздухообмена;
- Значительные затраты на газ или электричество для подогрева приточного воздуха.
Федеральный закон «Об энергосбережении» (№261-ФЗ) и СП 60.13330.2020 прямо предписывают применять утилизацию тепла удаляемого воздуха в системах вентиляции как один из основных способов обеспечения энергетической эффективности зданий .
Нормативные требования к системам с рекуперацией
При проектировании и монтаже промышленной вентиляции с рекуперацией необходимо руководствоваться актуальными нормативными документами. Основной документ — СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (актуализированная версия СНиП 41-01-2003), введенный в действие с 1 июля 2021 года
Ключевые положения СП 60.13330.2020 о рекуперации
Согласно пункту 7.1.6, устройство рекуперации теплоты вентиляционных систем следует предусматривать при нецелесообразности достижения требуемых значений энергоэффективности за счет увеличения теплозащиты здания .
Важный нюанс: при использовании рекуператоров в холодном климате (как в Калужской области) необходимо предусматривать защиту от обмерзания -1. Когда вытяжной теплый воздух встречает холодные пластины рекуператора, конденсат замерзает и может блокировать работу системы. Для предотвращения обмерзания применяются системы байпасирования (временного отключения рекуперации) или предварительного подогрева.
Требования энергетической эффективности
Раздел 13 СП 60.13330.2020 устанавливает обязательные требования к энергосбережению. Пункт 13.3 прямо указывает, что энергоэффективность систем вентиляции обеспечивается за счет :
- применения вентиляционного и холодильного оборудования высших классов энергоэффективности;
- применения приточно-вытяжных вентиляционных систем с механическим побуждением, с утилизацией теплоты удаляемого воздуха и индивидуально регулируемым воздухообменом.
Ограничения на использование рекуперации
Важно понимать, что рекуперация (как и рециркуляция) допустима не везде. Нормы устанавливают ограничения для помещений с особыми условиями:
- Не допускается использование рекуператоров с возможностью перетока вытяжного воздуха в приточный на объектах с жесткими требованиями к чистоте воздуха (больницы, пищевые производства) ;
- Для помещений с вредными веществами 1-го и 2-го классов опасности рекуперация ограничена.
Для производственных цехов, где нет таких жестких требований, рекуперация не только разрешена, но и рекомендована.
Типы рекуператоров для промышленной вентиляции
Выбор типа рекуператора — ключевое решение при проектировании системы. Каждый тип имеет свои преимущества и ограничения .
Пластинчатый (перекрестно-точный) рекуператор
Наиболее распространенный тип для промышленных цехов. Приточный и вытяжной воздух проходят по соседним каналам через разделяющие пластины из металла или специального полимера. Потоки не смешиваются.
Преимущества: высокая надежность, отсутствие движущихся частей, КПД до 60-70%, подходит для систем любого размера.
Недостатки: возможность обмерзания в сильные морозы (требуется защита), при одинаковых расходах воздуха КПД ниже, чем у роторных.
Роторный рекуператор

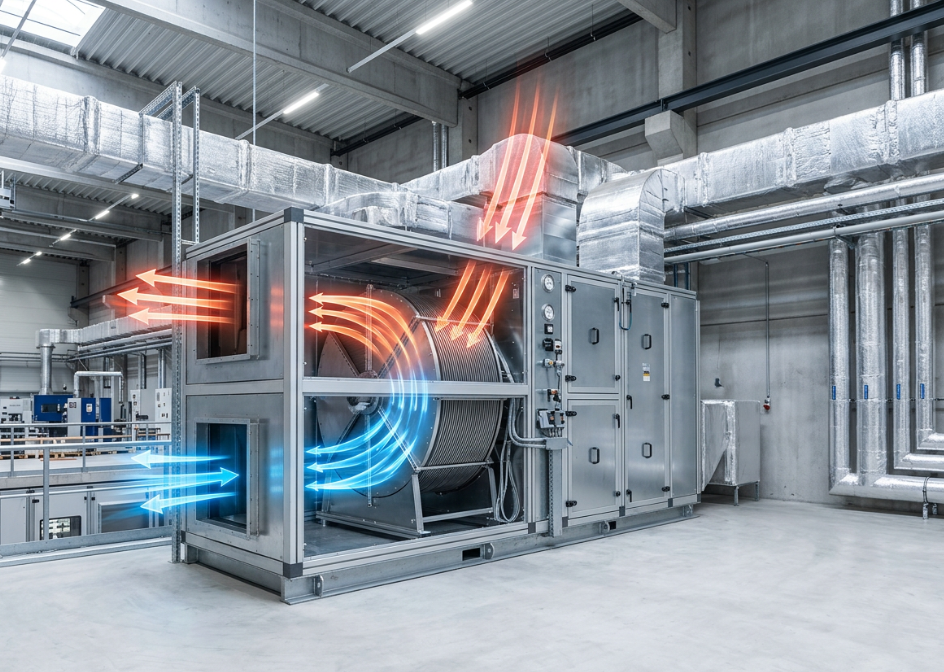

Ротор (вращающийся барабан) с теплоаккумулирующим материалом поочередно проходит через вытяжной и приточный потоки, забирая тепло в первом и отдавая во втором.
Преимущества: высокий КПД (до 80-85%), способность утилизировать не только тепло, но и влагу, компактность.
Недостатки: неизбежен небольшой переток воздуха из вытяжки в приток (5-8%), движущиеся части требуют обслуживания, ограничения по чистоте помещений.
Рекуператор с промежуточным теплоносителем
Тепло от вытяжного воздуха передается жидкости (антифризу или воде), которая циркулирует к приточному теплообменнику. Это позволяет разнести приточную и вытяжную установки на значительное расстояние.
Преимущества: гибкость размещения (до 100-200 метров между узлами), отсутствие перетока воздуха.
Недостатки: более низкий КПД (50-60%), дополнительное насосное оборудование.
Рекуператоры ОПТ (оптимальные теплообменники)
Современное решение с оребренными металлическими панелями, где можно регулировать мощность путем изменения количества каналов и расстояния между ними . Изготавливаются под заказ по расчетным параметрам конкретного цеха.
Преимущества: максимальный КПД (до 90%), возможность изменения производительности, адаптация под конкретные условия.
Какой тип выбрать для вашего цеха — зависит от площади, высоты, типа производства и выделяемых вредностей. Профессиональный расчет обязателен.
Как работает система с рекуперацией
Система промышленной вентиляции с рекуперацией включает следующие компоненты:
Приточная часть:
- воздухозаборная решетка с клапаном;
- фильтр грубой очистки (класс G3-G4);
- калорифер (водяной или электрический) для догрева;
- вентилятор;
- воздуховоды и диффузоры для подачи воздуха в цех.
Вытяжная часть:
- воздухоприемные решетки в цехе;
- воздуховоды;
- фильтр (защита рекуператора от загрязнений);
- вытяжной вентилятор.
Сердце системы — рекуператор, соединяющий приточный и вытяжной тракты.
Система автоматики управляет работой всех компонентов, поддерживая заданные параметры температуры и контролируя риск обмерзания.
Этапы монтажа промышленной вентиляции с рекуперацией
Монтаж промышленной вентиляции в производственном цехе в Калуге с рекуперацией тепла — это сложный инженерный проект, требующий профессионального подхода.
Этап 1. Обследование и сбор исходных данных
На этом этапе специалисты выезжают на объект для:
- измерения площади, высоты и объема цеха;
- анализа технологического оборудования (тепловыделения, выделение вредных веществ, режим работы);
- определения категории помещения по пожарной безопасности;
- оценки существующих систем отопления и вентиляции.
Собираются данные о количестве работающих, требуемой температуре в рабочей зоне и наличии местных отсосов от оборудования.
Этап 2. Проектирование системы
На основании обследования разрабатывается проект. Проектирование включает:
- Расчет воздухообмена — определение требуемого объема приточного и вытяжного воздуха (в м³/час) по санитарным нормам, с учетом ассимиляции вредностей и компенсации местных отсосов.
- Аэродинамический расчет — расчет потерь давления в воздуховодах для подбора вентиляторов и определения сечений воздуховодов.
- Акустический расчет — определение уровня шума от работающего оборудования и воздуховодов, подбор шумоглушителей.
- Расчет и подбор рекуператора — определение типа и размера теплообменника в зависимости от производительности и климатических условий Калуги.
Проект создается с применением САПР и может включать 3D-визуализацию. При необходимости проводится согласование с надзорными органами.
Этап 3. Выбор и поставка оборудования
На основании проекта подбирается и закупается оборудование. Промышленные рекуператоры отличаются большими габаритами, для их доставки и монтажа может потребоваться специальная техника .
Важно: оборудование должно иметь сертификаты соответствия и разрешение на применение в строительстве.
Этап 4. Монтаж системы
Монтажные работы включают :
- Установку приточно-вытяжной установки с рекуператором — на крыше, на техническом этаже, на фундаменте или на специальной площадке. Система монтируется на виброопоры для снижения шума и вибрации.
- Прокладку воздуховодов — сборка и монтаж воздуховодов из оцинкованной или нержавеющей стали, установка креплений, герметизация соединений.
- Монтаж воздухораспределителей — диффузоров, решеток, зонтов.
- Монтаж системы автоматики — подключение датчиков температуры, контроллеров, частотных преобразователей для вентиляторов.
Этап 5. Пусконаладочные работы
Пусконаладка — критически важный этап, который обеспечивает эффективность всей системы . В процессе выполняются:
- испытания и настройка вентиляторов, регулировка производительности;
- настройка рекуператора и защита от обмерзания;
- калибровка датчиков температуры и влажности;
- балансировка воздушных потоков по всем ответвлениям;
- измерение фактического воздухообмена и параметров микроклимата на рабочих местах.
Этап 6. Сдача в эксплуатацию
После успешной пусконаладки оформляется пакет исполнительной документации:
- акты на скрытые работы;
- паспорта на оборудование;
- режимные карты;
- акт приемки системы в эксплуатацию.
Заключается договор на сервисное обслуживание.
Преимущества вентиляции с рекуперацией для производственного цеха
Инвестиции в монтаж системы с рекуперацией окупаются за счет нескольких факторов:
Снижение расхода газа на подогрев приточного воздуха. Приточный воздух зимой подогревается от -27°C до +15-18°C в рекуператоре «бесплатно», калорифер догревает его до 18-22°C, потребляя в 3-5 раз меньше энергии, чем без рекуперации.
Быстрая окупаемость. В зависимости от объема цеха и тарифов на газ, система окупается за 1-4 отопительных сезона.
Соблюдение законодательства. Наличие системы утилизации тепла подтверждает соответствие требованиям энергоэффективности при проверках.
Быстрый выход на рабочий режим. Приточная установка подает уже подогретый воздух, цех прогревается быстрее при запуске после ночной остановки.
Сложности монтажа в Калужской области
Климатические особенности региона накладывают дополнительные требования:
Защита от обмерзания. Расчетная температура наружного воздуха для Калуги составляет -27°C. При таких температурах пластинчатые рекуператоры могут обмерзать. В проекте должны быть предусмотрены решения: байпасирование рекуператора или предварительный подогрев воздуха.
Теплоизоляция. Воздуховоды, проходящие через неотапливаемые помещения, требуют усиленной теплоизоляции во избежание конденсата и теплопотерь.
Очистка рекуператора. В производственных цехах вытяжной воздух может содержать пыль, жиры и другие загрязнения, которые оседают на пластинах рекуператора и снижают его эффективность. Необходима регулярная очистка.
Особенности для разных типов производств
Металлообрабатывающие цеха — вытяжной воздух содержит сварочные аэрозоли и масляные испарения, которые могут загрязнять рекуператор. Требуется предварительная очистка вытяжного воздуха.
Деревообрабатывающие цеха — древесная пыль может быть взрывоопасной. Рекуператор и воздуховоды должны быть взрывозащищенного исполнения.
Пищевые производства — из-за риска перетока воздуха использование некоторых типов рекуператоров ограничено. Предпочтительны пластинчатые рекуператоры или теплообменники с промежуточным теплоносителем, исключающие смешение потоков.
Помещения с вредными веществами 1-2 классов опасности — рекуперация может быть запрещена или ограничена; требуется специальное решение.
Монтаж промышленной вентиляции в производственном цехе в Калуге с рекуперацией тепла — это инвестиция в энергоэффективность и стабильную работу вашего предприятия. Система окупается за счет экономии газа уже в первые годы эксплуатации, одновременно обеспечивая комфортный микроклимат для сотрудников.
Компания «Подземные сети» имеет успешный опыт проектирования и монтажа промышленных систем вентиляции с рекуперацией тепла для производственных цехов в Калуге и Калужской области. Наши специалисты проведут полное обследование вашего цеха, разработают проект в строгом соответствии с СП 60.13330.2020 с учетом климатических условий региона, подберут оптимальный тип рекуператора, выполнят монтаж «под ключ» и профессиональную пусконаладку. Все работы — с гарантией и полным пакетом исполнительной документации. Обратитесь в «Подземные сети» — оставьте заявку на сайте, и мы бесплатно рассчитаем экономию и стоимость монтажа для вашего производства.
