Модульная блочная котельная для завода в Калуге: полное руководство
Современное промышленное предприятие невозможно представить без надежного и экономичного теплоснабжения. Отопление цехов, подогрев воды для технологических нужд, работа сушильных камер и другого оборудования — все это требует мощного и бесперебойного источника тепла. Оптимальным решением для большинства заводов в Калужской области становится модульная блочная котельная для завода. В этой статье мы подробно разберем, что это за оборудование, какие преимущества оно дает, как правильно выбрать и установить такую котельную.
Что такое модульная блочная котельная

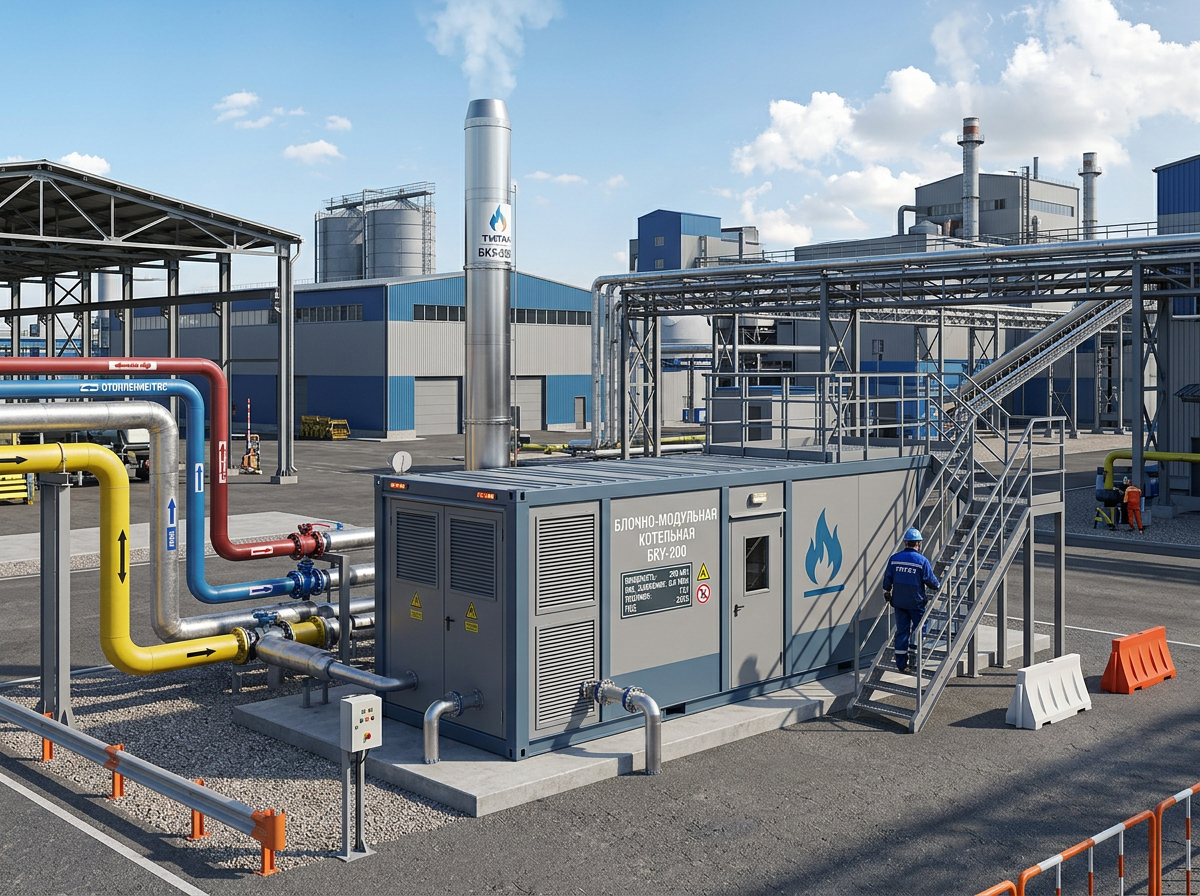

Модульная блочная котельная — это полностью готовое к работе теплогенерирующее устройство, которое поставляется на завод в виде одного или нескольких транспортабельных блоков. Все оборудование — котлы, горелки, насосы, теплообменники, расширительные баки, трубы, арматура, контрольно-измерительные приборы и система автоматики — уже смонтировано внутри блоков на заводе-изготовителе. На площадке заказчика остается только установить блоки на подготовленный фундамент, подключить к ним газ, воду, электричество и системы отопления, после чего котельная может быть запущена в работу.
Такие котельные получили широкое распространение в Калужской области благодаря своей универсальности, скорости монтажа и относительно невысокой стоимости по сравнению с капитальным строительством стационарной котельной.
Из каких блоков состоит модульная котельная
Модульная блочная котельная может состоять из одного или нескольких блоков в зависимости от требуемой мощности и состава оборудования.
Основной блок — это корпус котельной, внутри которого размещены котлы и основное оборудование. Блок имеет стальной каркас, утепленные стенки, кровлю, пол, двери и окна. По сути, это полноценное здание, только заводской готовности. Для Калужской области с ее холодными зимами толщина утеплителя стен и кровли должна быть достаточной для поддержания положительной температуры внутри блока при любых морозах.
Блок водоподготовки содержит оборудование для умягчения и деаэрации воды, питающей котел. Это оборудование занимает много места, поэтому часто выносится в отдельный блок или размещается в основном блоке при достаточной площади.
Блок газорегуляторного пункта может быть вынесен в отдельный шкаф или контейнер, расположенный рядом с котельной. В нем размещаются регуляторы давления, фильтры, предохранительные клапаны и газовый счетчик.
Электрический блок или щитовая содержит распределительный щит, оборудование автоматики, диспетчеризации и управления. При компактной компоновке щитовая размещается внутри основного блока.
Преимущества модульной котельной для завода
Модульная блочная котельная имеет ряд неоспоримых преимуществ перед стационарной котельной, построенной из кирпича или железобетона.
Скорость ввода в эксплуатацию — главное преимущество. Пока строительство капитальной котельной занимает от 6 до 12 месяцев, модульную котельную можно изготовить за 2-3 месяца, доставить на площадку за один день, а полностью смонтировать и запустить за 1-2 недели. Для завода, которому нужно тепло срочно, это критически важно.
Минимальные строительные работы на площадке. Для модульной котельной не нужно возводить здание, подводить коммуникации внутри цеха. Достаточно подготовить бетонную площадку размером чуть больше контура блоков. Это значительно дешевле и быстрее.
Заводская готовность и качество. Все оборудование внутри блоков монтируется в заводских условиях квалифицированными специалистами. Это исключает ошибки монтажа, которые часто возникают при строительстве на площадке. Каждый блок проходит испытания на заводе перед отгрузкой.
Возможность расширения и модернизации. Если заводу потребуется больше тепла, можно заказать дополнительный блок и подключить его к существующей системе. Стационарную котельную расширить гораздо сложнее.
Мобильность и перебазируемость. Если завод меняет локацию или котельную нужно перенести в другой цех, модульную котельную можно демонтировать, перевезти и установить на новом месте. Капитальное здание котельной оставить на месте.
Экономия площади. Модульные котельные имеют компактную компоновку. Оборудование размещается с минимальными зазорами, что позволяет получить большую мощность на малой площади.
Мощность и тип котлов для модульной котельной
Мощность модульной блочной котельной для завода может быть от нескольких сотен киловатт до десятков мегаватт. Все зависит от потребностей предприятия.
Для небольших цехов и производств достаточно одного блока с котлом мощностью 0,5-2 мегаватта. Для средних заводов требуются блоки на 2-5 мегаватт. Для крупных предприятий, например, машиностроительных заводов в Калуге, могут потребоваться котельные на 10-20 мегаватт и более, состоящие из нескольких блоков.
Тип котлов в модульной котельной может быть разным.
Водогрейные котлы используются для систем отопления и горячего водоснабжения. Они нагревают воду до температуры 95-115 градусов. Это самый распространенный вариант для заводских котельных.
Паровые котлы используются на производствах, где требуется пар для технологических процессов — например, в пищевой, химической, легкой промышленности. Паровые котлы сложнее и дороже, но без них не обойтись.
Комбинированные котельные содержат и водогрейные, и паровые котлы, а также могут иметь в своем составе газопоршневые установки для выработки электроэнергии в режиме когенерации. Такие решения наиболее энергоэффективны, но и самые дорогие.
Материалы и качество изготовления блоков
Корпус модульной блочной котельной должен быть надежным и долговечным, так как он эксплуатируется на открытом воздухе в условиях калужского климата.
Каркас блока изготавливается из стального профиля, чаще всего швеллера или двутавра. Прочность каркаса должна обеспечивать сохранность геометрии при транспортировке и подъеме краном.
Стены блоков — это сэндвич-панели из двух листов оцинкованной или окрашенной стали с утеплителем между ними. Толщина утеплителя для Калужской области должна быть не менее 100-120 миллиметров. Минеральная вата или пенополиуретан — оба варианта допустимы, но минвата негорюча, что важно для котельной.
Пол блока обычно делается из стального листа с утеплителем и покрытием из рифленой стали для нескользящей поверхности. Иногда пол усиливается для установки тяжелого оборудования.
Кровля блока должна быть водонепроницаемой и иметь уклоны для стока дождя и таяния снега. Чаще всего используется фальцевая кровля из оцинкованной стали.
Требования к площадке под модульную котельную
Установка модульной блочной котельной требует подготовки площадки. Требования не сложные, но они обязательны.
Площадка должна быть ровной, с уклоном не более 5 миллиметров на метр. Чаще всего для котельной заливается монолитная бетонная плита толщиной 200-300 миллиметров. Плита должна выступать за габариты блоков на 0,5-1 метр со всех сторон.
Под плитой должна быть песчано-гравийная подготовка толщиной 200-300 миллиметров с трамбовкой. Это исключает неравномерную осадку плиты.
Должен быть обеспечен подъезд для большегрузного автотранспорта для доставки блоков. Ширина проезда — не менее 4 метров. Высота ворот и отсутствие препятствий должны позволять проезд фуры с прицепом и работу автокрана.
Вокруг котельной должно быть свободное пространство для обслуживания. Минимальные расстояния от блоков до забора или соседних зданий устанавливаются нормами, но обычно требуется не менее 5-10 метров в зависимости от мощности.
Подключение коммуникаций к модульной котельной
На площадке должны быть подготовлены точки подключения всех необходимых коммуникаций.
Газопровод должен быть подведен к месту установки газорегуляторного пункта. Для завода это обычно газ среднего или высокого давления. Диаметр трубы рассчитывается исходя из расхода газа котельной.
Водопровод нужен для заполнения системы отопления и для системы водоподготовки. Давление воды должно быть достаточным, обычно не менее 2-3 атмосфер.
Канализация нужна для слива воды при ремонтах и для отвода продувочной воды от котлов. Труба канализации должна быть подведена к месту установки котельной.
Электрический кабель подводится к вводному распределительному щиту котельной. Мощность кабеля рассчитывается по суммарной мощности всех электроприемников: насосов, вентиляторов, автоматики, освещения.
Тепловая сеть — это трубопроводы, которые отводят нагретую воду или пар от котельной к потребителям на заводе. Они могут быть подземными или надземными, обязательно с тепловой изоляцией.
Этапы приобретения и установки модульной котельной
Процесс покупки и установки модульной блочной котельной для завода включает несколько последовательных этапов.
Первый этап — расчет требуемой тепловой мощности. Специалисты выезжают на завод, изучают систему отопления и технологические нужды, собирают данные о теплопотерях, рассчитывают максимальную и среднюю нагрузку.
Второй этап — выбор оборудования. На основе расчета выбираются котлы, горелки, насосы. Определяется количество блоков и их компоновка. Выбирается тип водоподготовки и степень автоматизации.
Третий этап — разработка технического задания и изготовление. Завод-изготовитель разрабатывает чертежи блоков, изготавливает каркасы, монтирует оборудование, проводит испытания.
Четвертый этап — подготовка площадки на заводе. Параллельно с изготовлением на территории заказчика заливается бетонная плита, подводятся коммуникации.
Пятый этап — доставка и монтаж. Блоки доставляются на площадку, устанавливаются на фундамент, выравниваются, соединяются между собой. Выполняется подключение газа, воды, электричества, канализации, тепловых сетей.
Шестой этап — пусконаладочные работы. Запускается котельная, проверяются режимы, настраивается автоматика, персонал завода обучается работе с оборудованием.
Седьмой этап — ввод в эксплуатацию. Подписываются акты, котельная регистрируется в Ростехнадзоре, заключается договор на поставку газа.
Автоматизация и диспетчеризация модульной котельной
Современная модульная блочная котельная оснащается системой автоматизации высокого уровня. Это позволяет эксплуатировать котельную без постоянного присутствия персонала или с минимальным количеством операторов.
Автоматика управляет работой горелок — включая и выключая их в зависимости от температуры наружного воздуха и потребности в тепле. В многоступенчатых и модулируемых горелках автоматика плавно регулирует мощность.
Автоматика поддерживает заданные параметры теплоносителя — температуру и давление. При отклонении от нормы подается сигнал или происходит остановка.
Автоматика следит за уровнем воды в системе, работой насосов, состоянием фильтров и ионообменных колонн водоподготовки.
Система диспетчеризации позволяет удаленно контролировать работу котельной через интернет. Заводской инженер может видеть параметры котельной со своего компьютера или телефона, получать сообщения об авариях, изменять настройки.
Для Калужской области, где много крупных заводов с собственной службой главного энергетика, возможность диспетчеризации особенно ценна — можно управлять котельными нескольких цехов из одного центра.
Эксплуатация и обслуживание модульной котельной
Модульная котельная требует регулярного обслуживания, как и любое сложное техническое устройство.
Ежедневное обслуживание включает визуальный осмотр, контроль давления и температуры, проверку герметичности газопроводов, контроль работы автоматики.
Ежемесячное обслуживание включает проверку и настройку автоматики безопасности, осмотр горелок, проверку состояния дымоходов.
Ежегодное обслуживание перед отопительным сезоном включает полную диагностику всех систем, чистку котлов и теплообменников, замену расходных материалов, проверку газоанализаторов.
Важно заключить договор на техническое обслуживание со специализированной организацией. Самостоятельное обслуживание котельной без лицензии запрещено.
Срок службы модульной котельной при правильной эксплуатации составляет 15-20 лет для котлов и до 30-40 лет для корпусов блоков.
Преимущества для завода в Калужской области
Калужская область имеет ряд особенностей, которые делают модульную котельную особенно привлекательной для местных заводов.
Климат Калужской области с холодной зимой требует надежного и мощного отопления. Модульная котельная, изготовленная с учетом региона, легко справляется с морозами.
Развитая промышленность региона означает наличие большого выбора производителей и поставщиков модульных котельных. Многие компании Калуги предлагают как готовые типовые решения, так и котельные по индивидуальным заказам.
Наличие квалифицированных монтажных и сервисных организаций в регионе упрощает установку и последующее обслуживание котельной.
Близость к Москве и крупным транспортным магистралям облегчает доставку блоков и запасных частей.
Модульная блочная котельная для завода — это современное, экономичное и надежное решение для теплоснабжения промышленного предприятия. Она устанавливается за считанные недели, занимает минимум места и не требует капитального строительства. Компания «Подземные сети» проектирует, изготавливает, монтирует и обслуживает модульные блочные котельные для заводов в Калуге и Калужской области. Мы поможем рассчитать необходимую мощность, подобрать оборудование, подготовить площадку и запустить котельную под ключ. Мы находимся в Калуге по адресу: улица Кирова, дом 2, SK Plaza, 7 этаж, офис 717. Обратитесь к нам — и ваш завод получит надежное тепло по оптимальной цене.
