Для чего нужны мультизональные VRF-системы: полное руководство для бизнеса

Когда перед владельцем бизнеса, управляющим торговым центром, офисным зданием или производственным цехом, встаёт вопрос создания комфортного микроклимата на большой площади, обычные сплит-системы и даже мультисплиты часто оказываются бессильны. Именно здесь на сцену выходят мультизональные VRF-системы — технология, которая произвела революцию в мире промышленного и коммерческого кондиционирования. Но для чего конкретно нужны VRF-системы, чем они отличаются от классических решений и почему их выбирают для самых сложных объектов? Разберёмся подробно.

VRF-система (Variable Refrigerant Flow — переменный поток хладагента) — это тип центрального кондиционирования, который позволяет подключать к одному наружному блоку до нескольких десятков внутренних блоков разного типа. Главная задача такой системы — обеспечить одновременное и независимое поддержание заданной температуры в разных зонах одного здания или комплекса зданий. В отличие от классических чиллер-фанкойлов, VRF-системы работают напрямую на хладагенте (фреоне), что делает их более энергоэффективными и компактными.

Главная причина, для чего нужны VRF-системы — это возможность одновременно охлаждать одни помещения и нагревать другие. Представьте: в переговорной комнате идёт совещание, нужно прохладно и свежо; в серверной, где круглосуточно работает оборудование, требуется точное поддержание температуры около 20 градусов; а в холле на солнечной стороне здания жарко и хочется кондиционирования. Классические системы в такой ситуации бессильны — они либо работают в едином режиме, либо требуют сложного и дорогого переключения. VRF-система же легко справляется: каждый внутренний блок управляется независимо, а специальный контроллер следит за балансом тепла и холода в общей магистрали. На практике это означает, что в одном крыле здания может идти охлаждение, в другом — нагрев, а где-то система работает только на вентиляцию без изменения температуры.

Второй важнейший вопрос, для чего нужны мультизональные VRF-системы — это колоссальная экономия энергии по сравнению с традиционными решениями. Как это достигается? Во-первых, инверторные компрессоры в наружных блоках не работают рывками (включилось-выключилось), а плавно регулируют свою производительность под реальную потребность здания в холоде или тепле. Когда в помещении почти достигнута заданная температура, компрессор просто замедляется, потребляя минимум энергии. Во-вторых, VRF-системы способны передавать тепло из зон с избытком тепла (например, солнечная сторона) в зоны, которые нужно нагреть. Такая рекуперация внутреннего тепла даёт экономию до 40–50% по сравнению с классическими чиллер-фанкойлами. В-третьих, при частичной загрузке (например, ночью или в выходные, когда работает только несколько внутренних блоков) наружный блок снижает потребление пропорционально нагрузке, а не молотит впустую на полную мощность. Для крупных объектов окупаемость VRF-системы за счёт снижения счетов за электричество обычно составляет от 2 до 4 лет.

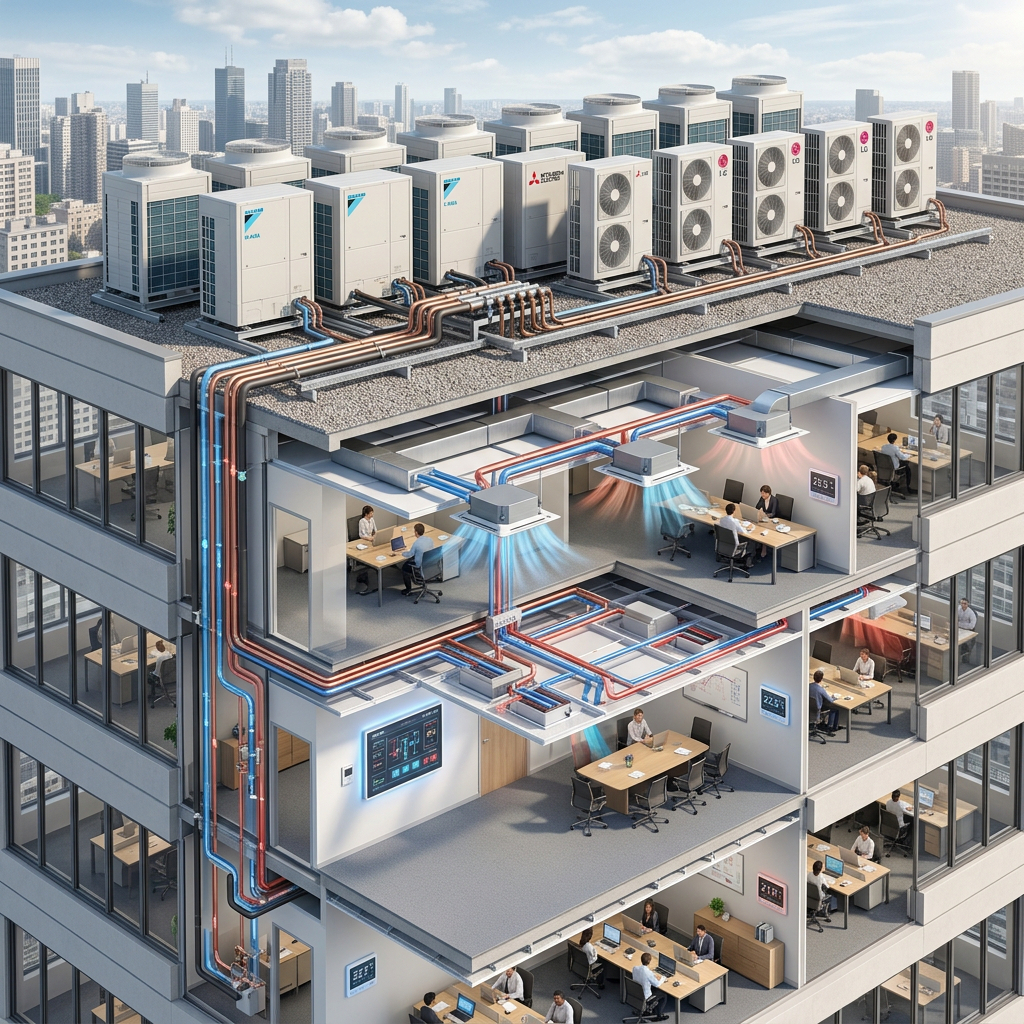

Когда на объекте нужно установить 30, 50 или даже 80 внутренних блоков, решение с отдельными сплит-системами становится кошмаром: десятки наружных блоков на фасаде или крыше, километры межблочных трасс, огромное количество обслуживаемых точек. Мультизональная VRF-система решает эту проблему кардинально. Один или несколько (обычно 2–4) наружных блоков компактно размещаются на крыше или техническом этаже, а от них к каждому внутреннему блоку идут только тонкие трубы с хладагентом. Никаких громоздких воздуховодов, никакой лебедёнки наружных блоков на фасаде. При этом внутренние блоки могут быть любого типа: кассетные для подвесных потолков, канальные для скрытого монтажа, настенные, напольные или колонные. В дорогих интерьерах используют дизайн-блоки, которые вписываются в любой стиль. Фасад здания остаётся чистым, а шум от наружного оборудования не беспокоит ни сотрудников, ни соседей.

Для многих промышленных и коммерческих объектов важна не просто температура «в целом», а строго определённые параметры. Например, в серверной температура должна быть 22±1 градус, а влажность — в узком диапазоне. В фармацевтическом складе — ещё строже. VRF-системы благодаря инверторному управлению и точным электронным расширительным клапанам способны поддерживать температуру с точностью до ±0,5 градуса, а некоторые премиальные модели — даже ±0,1 градуса. Кроме того, системы имеют высокую надёжность: если один из наружных блоков в мультизональной сборке выходит из строя, остальные продолжают работать, поддерживая жизненно важные зоны. Длина трасс может достигать 150–200 метров, а перепад высот между наружным и внутренними блоками — до 50 метров, что позволяет размещать оборудование максимально удобно, не привязываясь к архитектуре здания.

Никто не хочет работать под гул вентилятора или сидеть в ресторане, где кондиционер шумит как трактор. Мультизональные VRF-системы проектируются с особым вниманием к акустическому комфорту. Наружные блоки имеют шумоподавление и специальные компрессорные отсеки, их уровень шума редко превышает 55–60 дБ на расстоянии 1 метра. А внутренние блоки работают практически бесшумно — от 22 до 35 дБ, что тише обычного разговора или офисного гула. Для спальных зон (гостиницы, апартаменты) существуют специальные ночные режимы, когда система автоматически снижает мощность вентилятора и компрессора, не мешая сну постояльцев. Кроме того, в VRF-системах нет постоянных рывков включения-выключения (как у обычных сплитов), поэтому нет и раздражающих щелчков реле и перепадов температуры.

Чтобы система работала эффективно и без сбоев, необходимо профессиональное проектирование VRF-системы, которое учитывает множество факторов. Во-первых, выполняется точный расчёт тепловой нагрузки для каждой зоны с учётом площади, высоты потолков, количества окон и их ориентации по сторонам света, количества людей и работающего оборудования. Во-вторых, выбирается тип внутренних блоков под каждое помещение: кассетные — для офисов с подвесными потолками, канальные — для скрытого монтажа, кассетные с четырьмя потоками — для больших залов, напольные — для помещений с низкими потолками. В-третьих, продумывается трассировка фреоновых труб: длина, перепады высот, количество разветвлений. В-четвёртых, система оснащается центральным контроллером для диспетчеризации, возможностью удалённого управления через интернет и интеграции с системой «умное здание».

Важный момент: мультизональные VRF-системы требуют монтажа только квалифицированными специалистами с опытом пайки медных труб и вакуумирования трасс. Ошибки при монтаже приводят к утечкам фреона, выходу компрессоров из строя и потере гарантии.

Несмотря на все преимущества, VRF-системы — не панацея. Они неэффективны на очень маленьких объектах с 1–2 комнатами (там дешевле и проще обычный сплит). Также они не подходят для помещений, где требуются огромные воздухообмены с большим количеством свежего воздуха — в таких случаях VRF-систему комбинируют с приточной вентиляцией. И наконец, VRF-системы имеют высокую начальную стоимость, хотя она окупается за 2–4 года экономией на электроэнергии.

Мультизональные VRF-системы — это современный стандарт климат-контроля для любых объектов площадью от 300–500 квадратных метров, где есть несколько зон с разными требованиями к температуре. Они позволяют одновременно охлаждать и нагревать разные помещения, экономят до 50% электроэнергии, работают бесшумно и занимают минимум места на фасаде или крыше. Для бизнеса это означает повышение комфорта сотрудников и клиентов, снижение эксплуатационных расходов и рост стоимости самого здания за счёт современной инженерной инфраструктуры.

Если вашему офису, торговому центру, производственному цеху или гостинице требуется мультизональная система кондиционирования, закажите выезд инженера Подземных Сетейдля расчёта тепловых нагрузок и подбора оптимальной конфигурации VRF-системы. Особенно это актуально для Калуги и Калужской области, где многие здания проектировались без учёта современных нагрузок от оргтехники, солнечной радиации и утепления. Правильно спроектированная VRF-система прослужит 15–20 лет и будет радовать стабильным микроклиматом каждый день.
