Монтаж ГРПШ (газорегуляторного пункта) для завода в Калуге: полное руководство

Промышленные предприятия, производственные цеха и заводы в Калуге и области — одни из крупнейших потребителей природного газа. Стабильное и безопасное газоснабжение завода невозможно без правильно спроектированного и смонтированного газорегуляторного пункта. В этой статье разберем, что такое монтаж ГРПШ для завода, какие этапы включает этот процесс, какие требования предъявляют контролирующие органы в Калужской области и как избежать типичных ошибок при газификации промышленного объекта.

Что такое ГРПШ и зачем он нужен заводу

ГРПШ — это газорегуляторный пункт шкафного типа. Он представляет собой металлический шкаф, внутри которого установлено технологическое оборудование для снижения давления природного газа, его очистки и поддержания заданного давления на выходе независимо от расхода

Для завода ГРПШ выполняет несколько критически важных функций

Снижение давления — газ поступает от магистральных сетей под высоким давлением (до 0,6 МПа и выше), а котельное и технологическое оборудование завода требует низкое или среднее давление.
Стабилизация — автоматическое поддержание выходного давления на заданном уровне при любых изменениях расхода газа.
Очистка — удаление механических примесей и твердых частиц из газа, чтобы защитить дорогостоящее оборудование.
Аварийное отключение — автоматическое прекращение подачи газа при аномальном повышении или понижении выходного давления

Без ГРПШ подключить завод к газовым сетям невозможно — это обязательный элемент системы газоснабжения любого промышленного объекта в Калужской области.

Какие бывают газорегуляторные пункты: выбор для завода

При монтаже ГРПШ для завода в Калуге важно правильно выбрать тип оборудования. Основные варианты:

Шкафные газорегуляторные пункты (ГРПШ)

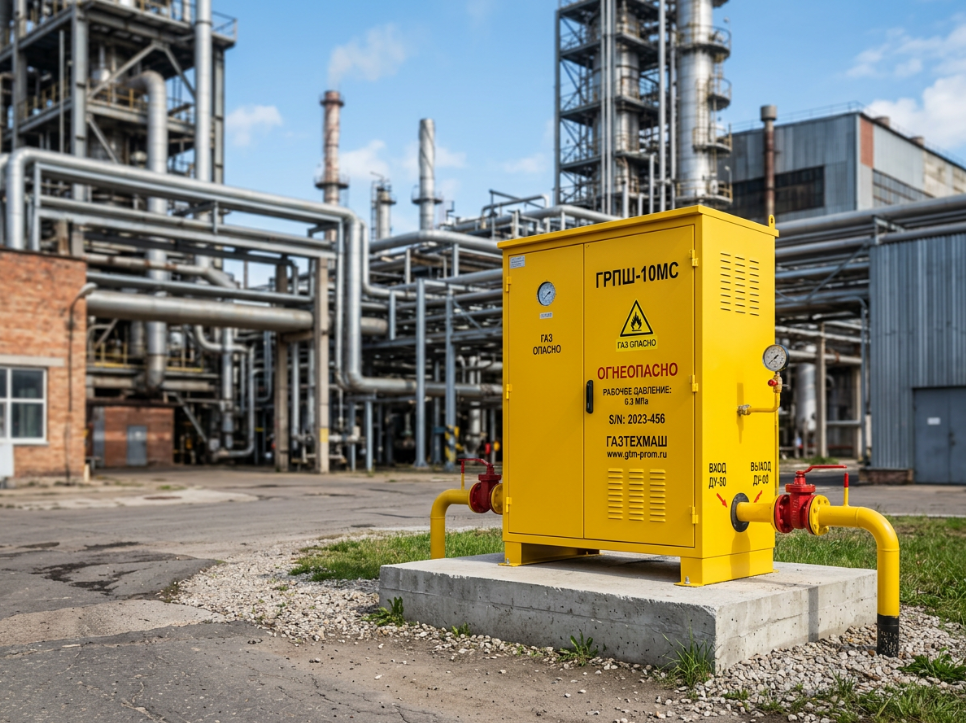

Наиболее распространенный вариант для средних и небольших заводов. Оборудование размещено в металлическом шкафу из негорючих материалов, который устанавливается на опоры или фундамент -7. Преимущества:

компактность и мобильность;
полная заводская готовность — поставляется собранным и испытанным;
возможность установки снаружи здания;
более низкая стоимость по сравнению с блочными пунктами.

Блочные газорегуляторные пункты (ГРПБ)

Для крупных заводов с большим потреблением газа может потребоваться ГРПБ — оборудование, смонтированное в отдельном контейнере или здании. Такие пункты имеют большее внутреннее пространство, позволяют разместить дополнительное оборудование и системы телеметрии

При выборе типа ГРПШ для конкретного завода учитываются:

входное и выходное давление газа;
максимальный и минимальный часовой расход газа;
количество линий редуцирования (основная + резервная);
необходимость установки узла учета газа;
климатические условия (для Калужской области — утепление и обогрев);
требования к телеметрии.

Состав оборудования газорегуляторного пункта

Профессиональный монтаж ГРПШ для завода начинается с правильной комплектации. Стандартный ГРПШ включает следующие элементы

1. Регуляторы давления газа

Основной элемент, отвечающий за снижение давления до требуемого уровня и его автоматическое поддержание. Для заводов часто используют регуляторы типа РДП, РДГ с диаметром от DN 50 до DN 200 в зависимости от расхода.

2. Предохранительные устройства

Предохранительный запорный клапан (ПЗК) — автоматически отключает подачу газа при выходе давления за заданные пределы.
Предохранительный сбросной клапан (ПСК) — сбрасывает избыток газа в атмосферу при кратковременном превышении давления.

3. Фильтр газа

Очищает газ от механических примесей и твердых частиц, продлевая срок службы регуляторов и запорной арматуры. Часто комплектуется индикатором перепада давления, сигнализирующим о необходимости очистки фильтрующего элемента -1.

4. Запорная арматура

Шаровые краны на входе и выходе ГРПШ, а также на байпасной линии (обводной линии) для переключения потоков при обслуживании.

5. Контрольно-измерительные приборы (КИП)

манометры для визуального контроля давления на входе и выходе;
напоромеры для замера низкого давления;
термометры для контроля температуры газа

6. Система обогрева (для Калужской области)

В климатических условиях Калужской области с отрицательными зимними температурами ГРПШ должен быть оснащен системой обогрева. Обогрев может быть газовым или электрическим (во взрывозащищенном исполнении)

7. Узел учета газа (при необходимости)

Если на заводе требуется коммерческий учет газа, в составе ГРПШ устанавливается счетчик с корректором объема. В этом случае обязателен обогрев шкафа, чтобы избежать ошибок измерения при низких температурах

8. Система телеметрии

Современные требования Калужской области предусматривают оснащение ГРПШ средствами телеметрии для удаленного контроля параметров работы пункта

Нормативные требования к монтажу ГРПШ в Калужской области

Монтаж ГРПШ для завода в Калуге должен выполняться в строгом соответствии с действующими нормами и правилами. Основные требования:

Размещение ГРПШ

По нормам СП 62.13330.2011, ГРПШ с входным давлением до 0,6 МПа размещают -7:

отдельно стоящими на опорах из негорючих материалов;
на наружных стенах зданий, для газоснабжения которых они предназначены (с учетом уровня шума и других факторов).

Расстояние от отдельно стоящего ГРПШ до зданий и сооружений при давлении на вводе до 0,6 МПа должно составлять не менее 10 метров

Подъездные пути и площадка

Как указано в технических требованиях АО «Газпром газораспределение Калуга»:

подъезд к ГРПШ должен быть обеспечен твердым покрытием (бетон, асфальт или щебень);
площадка под установку ГРПШ должна иметь бетонное покрытие;
требуется установка ограждения высотой не менее 1,6 метра

Охранная зона

Для газорегуляторных пунктов установлена охранная зона — 10 метров от границ объекта. В этой зоне запрещены любые строительные работы и посадка деревьев.

Требования к самому ГРПШ

По требованиям газораспределительной организации Калужской области:

шкаф ГРПШ должен иметь запорные устройства для запирания на ключ (не навесной замок);
при пропускной способности свыше 50 м³/час — предусматривается двухстороннее открытие дверей;
требуется наличие сертификата «Газсерт» или «Интергазсерт»;
необходимо заключение экспертизы промышленной безопасности от завода-изготовителя.

Этапы монтажа ГРПШ для завода в Калуге

Профессиональный монтаж ГРПШ для завода включает несколько последовательных этапов:

Этап 1. Получение технических условий (ТУ)

Первым делом заводу необходимо получить в АО «Газпром газораспределение Калуга» технические условия на подключение. В ТУ указываются:

точка подключения к существующим газовым сетям;
требуемое входное и выходное давление;
максимальный часовой расход газа;
требования к типу ГРПШ и его оснащению

Этап 2. Разработка проекта

На основании ТУ разрабатывается проект газификации завода, включающий выбор и привязку ГРПШ. Проект должен быть согласован с газораспределительной организацией.

Для подбора правильного ГРПШ специалисты заполняют опросный лист, где указывают

давление газа на входе в установку;
требуемое давление на выходе;
максимальный и минимальный расход газа;
необходимость узла учета;
требования к телеметрии и обогреву.

Этап 3. Изготовление и поставка ГРПШ

ГРПШ изготавливается на специализированном заводе в соответствии с проектом. Оборудование должно иметь все необходимые сертификаты и разрешения Ростехнадзора для применения на территории РФ

Этап 4. Подготовка площадки

На территории завода выполняются земляные и строительные работы:

устройство бетонной площадки под ГРПШ;
подведение газопровода высокого давления к точке входа;
устройство подъездных путей.

Этап 5. Монтаж ГРПШ

Непосредственно монтаж ГРПШ включает:

установку шкафа на подготовленное основание или опоры;
подключение входного и выходного газопроводов;
подключение системы обогрева;
монтаж системы телеметрии (при наличии);
пусконаладочные работы.

Этап 6. Пусконаладка и сдача в эксплуатацию

После завершения монтажа выполняются:

испытания ГРПШ на герметичность;
настройка регуляторов давления и предохранительных клапанов;
проверка работы системы обогрева и телеметрии;
оформление актов и передача объекта в эксплуатацию.

Телеметрия для ГРПШ: современные требования

Все больше промышленных объектов в Калужской области требуют оснащения ГРПШ системами телеметрии для удаленного мониторинга. По техническим требованиям АО «Газпром газораспределение Калуга», в состав системы телеметрии включаются

датчики давления газа на входе и выходе;
датчик положения отключающего клапана;
датчик температуры газа (при необходимости гидравлических расчетов);
датчики положения дверей ГРПШ (взрывозащищенное исполнение);
сигнализация санкционированного и несанкционированного доступа;
уровень сигнала связи;
резерв входных и выходных сигналов не менее 10%.

Система телеметрии позволяет оперативно реагировать на любые отклонения в работе ГРПШ, что критически важно для бесперебойной работы завода.

Кто выполняет монтаж ГРПШ для завода

Монтаж ГРПШ для завода в Калуге должны выполнять только специализированные организации, имеющие:

допуск СРО на проектирование и монтаж газового оборудования;
лицензию на эксплуатацию взрывопожароопасных производственных объектов;
штат аттестованных специалистов.

Газораспределительная организация Калужской области предъявляет особые требования к качеству монтажа и составу оборудования -3. Несоблюдение этих требований может привести к отказу в приемке объекта и пуске газа.

Преимущества заказа полного цикла работ в одной компании

Для завода, который не может позволить себе простои и бюрократические проволочки, оптимальное решение — заказать весь комплекс работ по газификации «под ключ» в одной компании, включая монтаж ГРПШ. Это позволяет:

получить единую гарантию на все работы и оборудование;
исключить риск несогласованности между разными подрядчиками;
сократить общие сроки реализации проекта;
иметь одного ответственного за конечный результат.
