Установка чиллеров и фанкойлов для охлаждения склада в Калужской области: полное руководство
Современный склад — это не просто место хранения товаров. Для многих категорий продукции — продуктов питания, лекарств, электроники, химических веществ — температурный режим является критическим фактором, влияющим на сохранность. Установка чиллеров и фанкойлов для охлаждения склада — это наиболее эффективное решение для поддержания стабильного микроклимата на больших площадях. В этой статье мы разберем, что такое система чиллер-фанкойл, как она работает, какие этапы включает ее монтаж и как выбрать подрядчика в Калужской области.
Что такое система чиллер-фанкойл и почему она подходит для складов
Система чиллер-фанкойл — это централизованная система кондиционирования, которая идеально подходит для охлаждения и обогрева больших помещений. Она состоит из двух основных компонентов: чиллера (наружного холодильного агрегата) и фанкойлов (внутренних блоков, устанавливаемых в помещении).
Чиллер — «сердце» системы
Чиллер — это холодильная машина, которая служит для охлаждения жидкости (воды или незамерзающего этиленгликоля). В его устройство входят компрессор, испаритель и конденсатор. Чиллер может быть расположен на крыше здания, на техническом этаже или на специальной площадке рядом со складом.
Основные типы чиллеров:
- С воздушным охлаждением конденсатора — охлаждение происходит за счет наружного воздуха, подаваемого вентиляторами. Это наиболее распространенный вариант для складов, так как не требует дополнительного водоснабжения.
- С водяным охлаждением конденсатора — охлаждение осуществляется за счет проточной воды. Такие чиллеры стоят дешевле, но требуют дополнительной прокладки трубопроводов и строительства градирни (охлаждающей башни), что в итоге может увеличить общие затраты.
- Реверсивные чиллеры — могут работать как на охлаждение, так и на обогрев помещения, что особенно актуально для складов в Калужской области с холодными зимами.
Фанкойлы — распределение холода по складу
Фанкойл — это внутренний теплообменник, в котором происходит охлаждение или нагрев воздуха . Он включает в себя радиатор, вентилятор и систему сбора конденсата. Существует несколько типов фанкойлов :
- Кассетные — встраиваются в подвесной потолок, обеспечивают круговой поток воздуха 360°
- Канальные — монтируются в вентиляционные каналы, позволяют распределять охлажденный воздух по нескольким помещениям
- Настенные — компактные блоки для небольших складов или подсобных помещений
- Напольно-потолочные — универсальные модели для складов без подвесных потолков
Принцип работы системы

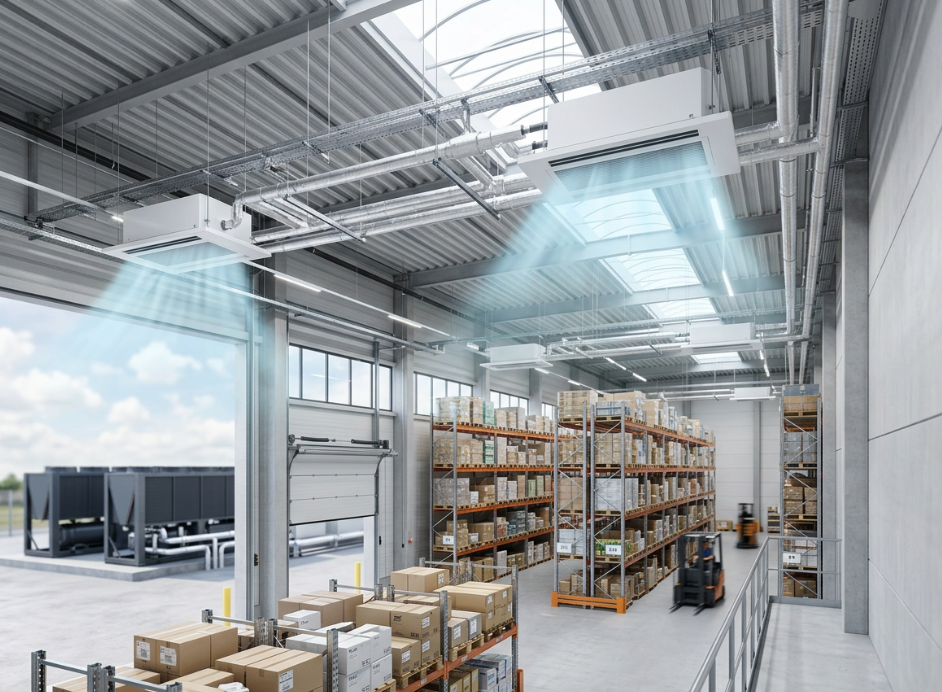

В испарителе чиллера происходит охлаждение воды или этиленгликоля Охлажденная жидкость поступает по трубопроводам к фанкойлам, установленным в разных зонах склада. Вентилятор фанкойла прогоняет воздух через теплообменник, охлаждая его. Нагретая жидкость возвращается в чиллер, и цикл повторяется.
Преимущества системы чиллер-фанкойл для склада
Система чиллер-фанкойл имеет ряд преимуществ, которые делают ее оптимальным выбором для складских помещений:
- Обслуживание больших площадей — в отличие от бытовых систем, рассчитанных на обслуживание значительных объемов пространства
- Индивидуальное зонирование — возможность задать разную температуру в разных зонах склада (например, в зоне приемки, хранения мороженой продукции и офисной части)
- Круглогодичная работа — чиллеры эффективно работают даже при сильных морозах, в отличие от фреоновых систем, которые теряют производительность при отрицательных температурах
- Экологичность — в качестве хладагента используется вода или этиленгликоль, а не опасный фреон -5
- Энергоэффективность — один чиллер может обслуживать множество фанкойлов, что снижает общее энергопотребление
- Возможность интеграции с автоматизированными системами предприятия
Этапы установки чиллеров и фанкойлов
Установка чиллеров и фанкойлов для охлаждения склада — это сложный процесс, требующий профессионального подхода. Он включает несколько последовательных этапов.
Этап 1. Проектирование и подготовительные работы
Перед началом любых работ проводится тщательное обследование объекта и разработка проекта:
Выбор места для установки чиллера — чиллер может быть установлен на улице, на крыше здания или в техническом помещении . При установке на кровле необходимо провести расчет несущей способности опорных конструкций, так как чиллер имеет большой вес — в среднем 4-5 тонн .
Расчет длины коммуникаций — определяется протяженность трубопроводов и подбирается необходимый диаметр труб.
Проектирование дренажной системы — система должна иметь уклон не менее 1 см на метр для отвода конденсата.
Расчет электрической схемы — у чиллеров высокий пусковой ток, поэтому система электроснабжения должна быть независимой от других электрических систем в помещении.
Распределение запорной арматуры — элементы запорной арматуры должны быть правильно расставлены для обеспечения безопасной эксплуатации и удобства технического обслуживания.
Этап 2. Монтаж чиллера
Установка чиллера производится на поддерживающую раму с равномерным распределением нагрузки на элементы рамы. Для снижения вибрации при работе чиллера применяются виброопоры, так как вибрация может передаваться по трубам к фанкойлам.
Также проводится гидроизоляция чиллера для защиты от воздействия осадков (при наружной установке).
Этап 3. Монтаж фанкойлов
Фанкойлы устанавливаются в выбранных местах в соответствии с проектом . При этом монтируется узел обвязки фанкойла, который включает трехходовой клапан, термометр, манометр и краны .
Этап 4. Прокладка трубопроводов и изоляция
Прокладываются трубопроводы для циркуляции хладоносителя (воды или этиленгликоля). Трубопроводы обязательно изолируются специальными материалами для предотвращения теплопотерь и образования конденсата. В случае с чиллером на крыше, трубопроводы могут иметь большую протяженность, что требует точных измерений и подгонки.
Этап 5. Монтаж дренажной системы и воздуховодов
Устанавливается дренажная система для сбора и отвода конденсата. При необходимости монтируются и шумоизолируются воздуховоды.
Этап 6. Подключение к электросети
Прокладываются электрические кабели, системы управления и автоматика. Важно обеспечить правильное подключение оборудования к электросети, соответствующее техническим требованиям и нормам безопасности .
Этап 7. Проверка герметичности и пусконаладочные работы
Перед запуском системы проводится проверка герметичности установленной системы с помощью опрессовочного насоса . Выполняется пробный запуск воды в систему и повторная проверка на герметичность .
Пусконаладочные работы включают :
- запуск хладоносителя в систему;
- тестовый запуск и ввод чиллера в эксплуатацию;
- настройку автоматики и регулировку температурных параметров;
- обучение персонала работе с системой.
Особенности монтажа в Калужской области
Климатические условия Калужской области (холодная зима, перепады температур) накладывают дополнительные требования к монтажу системы чиллер-фанкойл
Выбор хладагента
В системах для складов в Калужской области рекомендуется использовать этиленгликоль (незамерзающую жидкость) вместо воды. Это предотвращает замерзание трубопроводов в зимний период при временных остановках системы .
Теплоизоляция
Требуется усиленная теплоизоляция трубопроводов, особенно для участков, проходящих через неотапливаемые помещения или на улице.
Размещение чиллера
Чиллер может быть установлен как на улице, так и внутри здания. При уличной установке необходимо предусмотреть защиту от снега и наледи .
Поставщики оборудования и подрядчики в Калуге
В Калуге и Калужской области представлен ряд компаний, занимающихся поставкой и монтажом промышленного климатического оборудования .
Каталог включает предложения от ведущих поставщиков, специализирующихся на комплексных решениях для крупных промышленных объектов, складов, производственных цехов и коммерческих помещений.
Компании предоставляют широкий спектр услуг — от поставки оборудования до монтажа, пусконаладочных работ и гарантийного, а также послегарантийного обслуживания .
При выборе подрядчика рекомендуется обратить внимание на наличие:
- опыта реализации аналогичных проектов на складских объектах;
- всех необходимых лицензий и сертификатов ;
- гарантии на выполняемые работы ;
- возможности сервисного обслуживания системы после сдачи в эксплуатацию.
Стоимость и расчет бюджета
Формирование стоимости установки системы чиллер-фанкойл зависит от многих факторов :
- Производительность чиллера — чем мощнее агрегат, тем выше его стоимость и стоимость монтажа
- Тип чиллера — с воздушным или водяным охлаждением
- Количество и тип фанкойлов — кассетные, канальные, настенные
- Протяженность трубопроводов — влияет на объем материалов и работ
- Сложность монтажа — необходимость использования подъемных механизмов для установки чиллера на крышу
- Дополнительное оборудование — насосная станция, расширительный бак, система автоматики
Полная стоимость услуг рассчитывается в каждом конкретном случае отдельно после анализа специалистом исходных данных от заказчика .
Стабильное поддержание температуры на складе — это сохранность продукции и бесперебойная работа бизнеса. Компания «Подземные сети» имеет успешный опыт проектирования и монтажа систем чиллер-фанкойл для складских объектов в Калужской области. Наши специалисты проведут обследование вашего склада, разработают проект с учетом климатических особенностей региона, подберут оптимальное оборудование (с использованием этиленгликоля в качестве хладагента для защиты от замерзания), выполнят монтаж «под ключ» и проведут профессиональную пусконаладку. Мы обеспечиваем полный цикл работ — от проектирования до сервисного обслуживания, с гарантией на все выполненные работы. Обратитесь в «Подземные сети» — оставьте заявку на сайте, и наши инженеры бесплатно рассчитают стоимость установки системы охлаждения для вашего склада.
