Системы центрального кондиционирования: полный контроль микроклимата для крупных объектов
Когда речь заходит о создании комфортного и контролируемого микроклимата на больших площадях — в торговых центрах, бизнес-центрах, производственных цехах, гостиницах или больницах — обычные сплит-системы и даже мощные мультизональные VRF-решения часто оказываются недостаточно эффективными. Здесь на сцену выходят системы центрального кондиционирования — инженерные комплексы, способные обрабатывать огромные объемы воздуха, поддерживать точные параметры температуры и влажности и работать в интеграции с приточной вентиляцией. Разберем, что это такое, как устроено и где применяется.
Что такое системы центрального кондиционирования

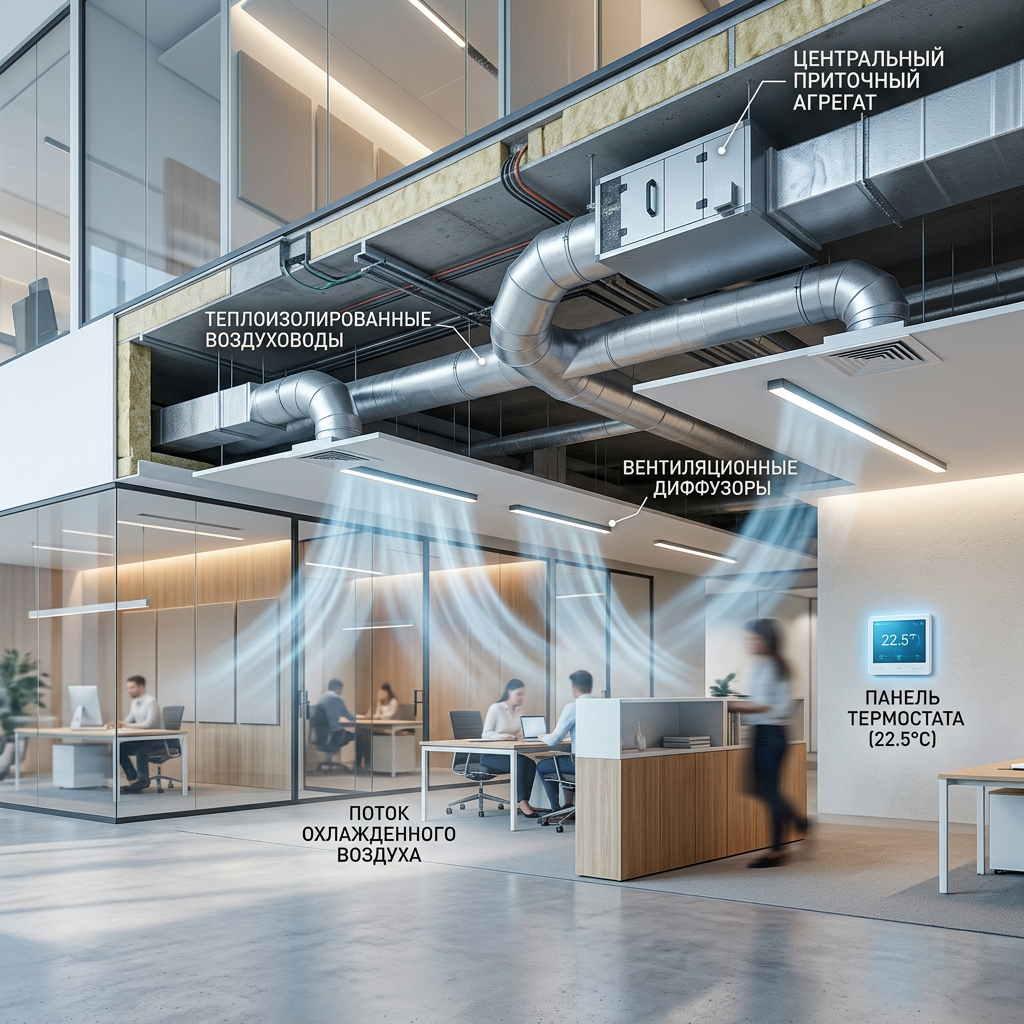

Система центрального кондиционирования — это комплекс оборудования, в котором подготовка воздуха (охлаждение, нагрев, увлажнение, осушение, очистка) происходит в одном центральном агрегате — центральном кондиционере или приточной установке с секциями обработки. Подготовленный воздух затем подается по системе воздуховодов во все обслуживаемые помещения и равномерно распределяется через воздухораспределительные устройства (диффузоры, решетки).
Главное отличие центрального кондиционирования от локальных систем (сплитов, VRF, чиллер-фанкойлов) — в том, что вся обработка воздуха сосредоточена в одном месте. Это позволяет использовать мощное оборудование для фильтрации, увлажнения, рекуперации тепла и обеспечивает высокое качество приточного воздуха. При этом в обслуживаемых помещениях нет никаких внутренних блоков — только незаметные решетки и диффузоры в потолке или стенах.
Как устроена система центрального кондиционирования
Сердце системы — центральный кондиционер (иногда его называют приточной установкой с полным набором секций). Это модульное устройство, собранное из последовательно расположенных секций, каждая из которых выполняет свою функцию.
Воздухозаборная секция забирает наружный воздух с улицы, а также может смешивать его с рециркуляционным воздухом из помещений. Смешивание позволяет экономить энергию: зимой не нужно греть с нуля ледяной уличный воздух, а летом — охлаждать раскаленный.
Фильтрующая секция очищает воздух от пыли, пыльцы, бактерий и других примесей. Класс фильтрации выбирается в зависимости от требований к чистоте воздуха: от грубых фильтров G3–G4 для складов до тонких HEPA-фильтров H13–H14 для фармацевтики и операционных.
Секция нагрева подогревает воздух зимой. Нагрев может быть водяным (от котельной или тепловой сети) или электрическим. Водяные калориферы экономичнее в эксплуатации, электрические — проще в монтаже и регулировании.
Секция охлаждения охлаждает воздух летом. Обычно это водяной охладитель (чиллер), реже — непосредственное испарение хладагента. К секции охлаждения подключаются трубы с ледяной водой от чиллера, и воздух, проходя через теплообменник с оребрением, отдает свое тепло.
Секция увлажнения повышает влажность воздуха зимой, когда отопление делает воздух слишком сухим. Увлажнение может быть адиабатическим (распыление воды) или паровым (впрыск пара).
Секция рекуперации (теплообменник) передает тепло от вытяжного воздуха приточному, экономя до 50–70% энергии на подогрев. Это особенно актуально для больших объектов, где воздухообмен исчисляется десятками тысяч кубометров в час.
Вентиляторная секция — мощный вентилятор, который засасывает воздух через все секции и подает его в систему воздуховодов. Производительность центральных кондиционеров может достигать от 1 000 до 200 000 м³/ч и более.
Секция шумоглушения снижает уровень шума от работы вентилятора до санитарных норм (обычно 35–45 дБ в помещениях с людьми).
Все секции монтируются в едином корпусе (обычно из сэндвич-панелей с теплозвукоизоляцией) и управляются автоматикой, которая поддерживает заданные параметры независимо от погодных условий.
Виды центральных кондиционеров
Центральные кондиционеры классифицируются по нескольким признакам.
По исполнению бывают горизонтальные (устанавливаются на полу или на подвесах), вертикальные (занимают меньше места в плане, но требуют высоты) и крышные (руфтопы) — полностью готовые установки на крыше, не занимающие полезную площадь внутри здания.
По типу обработки воздуха различают прямоточные (работают только на наружном воздухе) и с рециркуляцией (смешивают наружный и внутренний воздух). Прямоточные системы требуют больше энергии, но обеспечивают лучшее качество воздуха. Рециркуляция экономит энергию, но применима не везде (например, запрещена в химических цехах и больницах).
По способу охлаждения центральные кондиционеры делятся на чиллерные (используют центральный чиллер с водой, циркулирующей по трубам), фреоновые (охлаждающий контур заполнен фреоном, компрессорно-конденсаторный блок находится на улице или в машинном зале) и с непосредственным испарением (встроенный холодильный контур).
Где применяются системы центрального кондиционирования
Область применения центральных систем огромна — везде, где большие площади, высокие требования к качеству воздуха или необходимость централизованного управления.
В торговых центрах и гипермаркетах центральные кондиционеры обеспечивают комфортный микроклимат для тысяч посетителей и продавцов. Воздух подается через диффузоры в потолке, незаметные для глаз, но создающие равномерное распределение температуры без сквозняков.
В бизнес-центрах и офисных зданиях системы центрального кондиционирования часто совмещены с приточной вентиляцией, что обеспечивает постоянный приток свежего воздуха. Это повышает работоспособность сотрудников и снижает заболеваемость.
В гостиницах центральные системы обслуживают номера, коридоры, холлы, рестораны и конференц-залы. При этом в каждом номере может быть свой термостат для индивидуальной регулировки, но подготовка воздуха происходит централизованно.
В производственных цехах центральное кондиционирование поддерживает параметры воздуха, необходимые для технологического процесса: например, в фармацевтике — строгую чистоту и стабильную температуру, в электронике — контроль влажности, в пищевой промышленности — соблюдение санитарных норм.
В больницах и лабораториях системы с HEPA-фильтрацией и точным контролем давления обеспечивают чистоту операционных, изоляторов и лабораторных помещений, предотвращая распространение инфекций.
В спортивных комплексах, театрах, концертных залах центральное кондиционирование справляется с высокими пиковыми нагрузками от большого скопления людей.
Преимущества систем центрального кондиционирования
Почему для крупных объектов выбирают именно центральные системы? Причин несколько.
Высокое качество подготовки воздуха. Центральные кондиционеры могут включать фильтры высокого класса (вплоть до HEPA), эффективные системы увлажнения и осушения, что недоступно для большинства локальных систем.
Эстетика. В обслуживаемых помещениях нет никаких внутренних блоков — только решетки и диффузоры, которые легко вписать в любой дизайн. Никаких коробов на стенах, никаких кассетных блоков, выступающих из потолка.
Энергоэффективность. Благодаря рекуперации тепла (возврату тепла от вытяжного воздуха) и возможности работы с рециркуляцией центральные системы потребляют на 30–50% меньше энергии, чем набор отдельных кондиционеров.
Централизованное управление. Все параметры контролируются с одного пульта — можно задать разные режимы для разных зон, составить недельное расписание, интегрировать систему с BMS (Building Management System) и управлять удаленно.
Простота обслуживания. Все оборудование собрано в одном месте (венткамера, технический этаж, крыша). Не нужно лазить по всем помещениям для чистки фильтров или ремонта.
Надежность и долговечность. Промышленные центральные кондиционеры рассчитаны на круглосуточную работу в тяжелых условиях и служат 15–20 лет и более.
Недостатки и ограничения
Как у любого решения, у центральных систем есть и минусы. Первый — высокая начальная стоимость. Оборудование, воздуховоды, монтаж — это серьезные инвестиции, которые окупаются за несколько лет эксплуатации.
Второй — сложность монтажа. Нужно проектировать и прокладывать разветвленную сеть воздуховодов, что требует места за подвесными потолками или в технических шахтах. Для существующих зданий это может быть проблемой.
Третий — невозможность индивидуального климата в каждой комнате (если не предусмотрены зональные доводчики). Все помещения получают воздух с одинаковыми параметрами, хотя с помощью регулируемых клапанов можно немного корректировать расход в разные зоны.
Четвертый — риск перекрестного загрязнения при рециркуляции. Поэтому в больницах, лабораториях и «чистых» производствах используют прямоточные системы без рециркуляции, что увеличивает энергопотребление.
Центральное кондиционирование vs VRF и чиллер-фанкойлы
Часто возникает вопрос: что лучше — центральное кондиционирование, VRF-система или чиллер-фанкойлы? Ответ зависит от объекта.
VRF-системы хороши, когда нужна гибкость — возможность независимо охлаждать и нагревать разные зоны, большой выбор типов внутренних блоков, высокий COP (коэффициент энергоэффективности). Но они не обеспечивают притока свежего воздуха — нужна отдельная вентиляция. Идеальны для бизнес-центров, гостиниц, жилых комплексов.
Чиллер-фанкойлы лучше всего подходят для очень крупных объектов (десятки тысяч квадратных метров), где VRF уже неэффективен из-за ограничений по длине трасс. Они гибкие (водой можно подавать холод и тепло на большие расстояния), но требуют отдельного чиллера и котельной, а также приточной вентиляции.
Центральное кондиционирование — выбор, когда приоритеты — чистота воздуха, эстетика, простота управления и интеграция с вентиляцией. Оно незаменимо для чистых производств, фармацевтики, медицины, театров, ТЦ.
На практике часто используют комбинации: например, центральный кондиционер для подготовки свежего воздуха (с фильтрацией, увлажнением, рекуперацией) и доводчики (фанкойлы или VRF) для индивидуальной регулировки температуры в зонах.
Этапы создания системы центрального кондиционирования
Создание системы начинается с тепловлажностного расчета. Инженеры определяют теплопоступления от людей, солнечной радиации, оборудования, освещения — все это влияет на требуемую холодопроизводительность и воздухообмен.
Затем разрабатывается концепция — прямоточная система или с рециркуляцией, с рекуперацией или без, какой класс фильтрации, какие нужны секции.
Далее создается проектная документация — 3D-моделирование трасс воздуховодов, подбор центрального кондиционера, расчет сети воздуховодов на аэродинамическое сопротивление, подбор вентилятора, проектирование автоматики.
После этого поставляется оборудование и выполняются строительно-монтажные работы — монтаж центрального кондиционера в венткамере или на крыше, прокладка воздуховодов, установка воздухораспределителей, прокладка электрических кабелей и труб для теплоносителя (если нужны водяные калориферы или охладители).
Затем проводится пусконаладка — балансировка расходов воздуха по всем веткам, настройка автоматики, замеры температуры и влажности в контрольных точках. И наконец — сдача объекта с передачей исполнительной документации и обучением персонала.
Заключение
Системы центрального кондиционирования — это вершина инженерного искусства в создании микроклимата для крупных объектов. Они обеспечивают непревзойденное качество подготовки воздуха, высокую энергоэффективность, эстетику и централизованное управление. Да, они требуют серьезных инвестиций и профессионального проектирования, но на объектах с высокими требованиями к чистоте, комфорту и надежности им нет альтернативы.
Если вашему предприятию, торговому центру, бизнес-центру или другому крупному объекту требуется система центрального кондиционирования — обращайтесь к профессионалам. Только грамотный расчет и качественный монтаж обеспечат долгую и безотказную работу системы.
