Вентиляция в автомастерской и СТО в Калуге: нормы воздухообмена
Автомастерская или станция технического обслуживания автомобилей — это помещение, где воздух постоянно загрязняется выхлопными газами, испарениями топлива, масляными аэрозолями, сварочной пылью и абразивной взвесью от шлифовальных работ. Без правильно спроектированной и смонтированной вентиляции работать в таком помещении не только тяжело, но и смертельно опасно. В этой статье мы подробно разберем, какой должна быть вентиляция в автомастерской и СТО в Калуге, какие нормы воздухообмена установлены законодательством и как правильно организовать систему, чтобы она была эффективной и безопасной.
Почему вентиляция на СТО критически важна
В закрытом помещении автомастерской концентрация вредных веществ накапливается очень быстро. Отработавшие газы автомобилей содержат оксид углерода, оксиды азота, формальдегид, бензапирен и десятки других токсичных соединений. Испарения бензина и солярки взрывоопасны. Сварочные и покрасочные работы добавляют в воздух мелкодисперсную пыль, аэрозоли лаков и красок, окислы металлов.
Все это не просто снижает производительность труда и вызывает головные боли у сотрудников. Постоянное вдыхание этих веществ приводит к профессиональным заболеваниям легких, печени, нервной системы. А в случае накопления взрывоопасных концентраций возможен взрыв с тяжелыми последствиями.
Именно поэтому к вентиляции автомастерских и СТО предъявляются строгие требования, установленные санитарными и строительными нормами. Для Калужской области действуют общероссийские нормы, и их соблюдение обязательно для любой станции техобслуживания независимо от формы собственности.
Виды вредных веществ в воздухе автомастерской
Чтобы правильно рассчитать вентиляцию, нужно понимать, с какими загрязнителями придется бороться. В воздухе типичной СТО присутствуют несколько основных видов вредностей.
Выхлопные газы автомобилей, заезжающих в бокс, даже на несколько минут, оставляют в воздухе оксид углерода — угарный газ, который не имеет запаха и цвета, но вызывает тяжелое отравление вплоть до смертельного исхода. Также в выхлопе содержатся оксиды азота, углеводороды и сажа.
Испарения топлива — бензин, дизельное топливо, сжиженный газ. Эти вещества не только токсичны, но и взрывоопасны при достижении определенной концентрации в воздухе.
Масляный аэрозоль — мельчайшие капли моторного и трансмиссионного масла, которые образуются при работе двигателей и при проливах масла.
Сварочный аэрозоль — мелкодисперсная пыль, образующаяся при сварочных работах. Содержит окислы железа, марганца, хрома, никеля и других металлов.
Абразивная и лакокрасочная пыль — при шлифовке, полировке и покраске.
Все эти вещества имеют разную плотность и по-разному ведут себя в воздухе. Это важно учитывать при проектировании системы вентиляции.
Нормы воздухообмена для автомастерской и СТО
Воздухообмен — это количество воздуха, которое должно подаваться в помещение и удаляться из него за один час. Для СТО и автомастерских нормы воздухообмена зависят от типа выполняемых работ и объема помещения.
Для помещений, где производятся только постановка автомобиля на осмотр и мелкий ремонт без разбора двигателя, минимальный воздухообмен составляет 5-7 кратный. Это значит, что весь объем воздуха в помещении должен заменяться свежим 5-7 раз за час.
Для помещений, где проводятся работы с двигателем, регулировка карбюратора, замена топливной аппаратуры, требуется более интенсивный воздухообмен — не менее 10 кратного.
Для помещений, где проводятся сварочные и окрасочные работы, требования еще выше. В зоне сварки локальная вытяжка должна удалять не менее 1500 кубометров воздуха в час на один сварочный пост. В покрасочной камере воздухообмен достигает 30-40 кратного.
Для смотровых ям и подъемников, где техник работает под автомобилем, также требуется дополнительная вытяжка, так как тяжелые пары топлива и выхлопные газы скапливаются внизу.
Локальная вентиляция на постах СТО
Общеобменная вентиляция на СТО — это основа, но без локальной вытяжки она не решит всех проблем. Локальная вентиляция удаляет загрязнения непосредственно в месте их образования, не давая им распространяться по всему помещению.
На каждом посту, где работает двигатель автомобиля, должна быть установлена гибкая система вытяжки выхлопных газов. Это может быть подпольный канал с раздвижным шлангом, вытяжной рукав, подключаемый к выхлопной трубе автомобиля, или потолочная система с подвижным захватом. Производительность такой системы должна обеспечивать удаление газов от работающего двигателя на холостом ходу и на малых оборотах.
В зоне сварки устанавливается местный отсос — зонт или панель равномерного всасывания, расположенная как можно ближе к месту сварки. Для покрасочных работ используется окрасочная камера с полноценной приточно-вытяжной вентиляцией и системой очистки.
На участке шлифовки и полировки устанавливаются столы с нижним отсосом, который улавливает абразивную пыль прямо под инструментом.

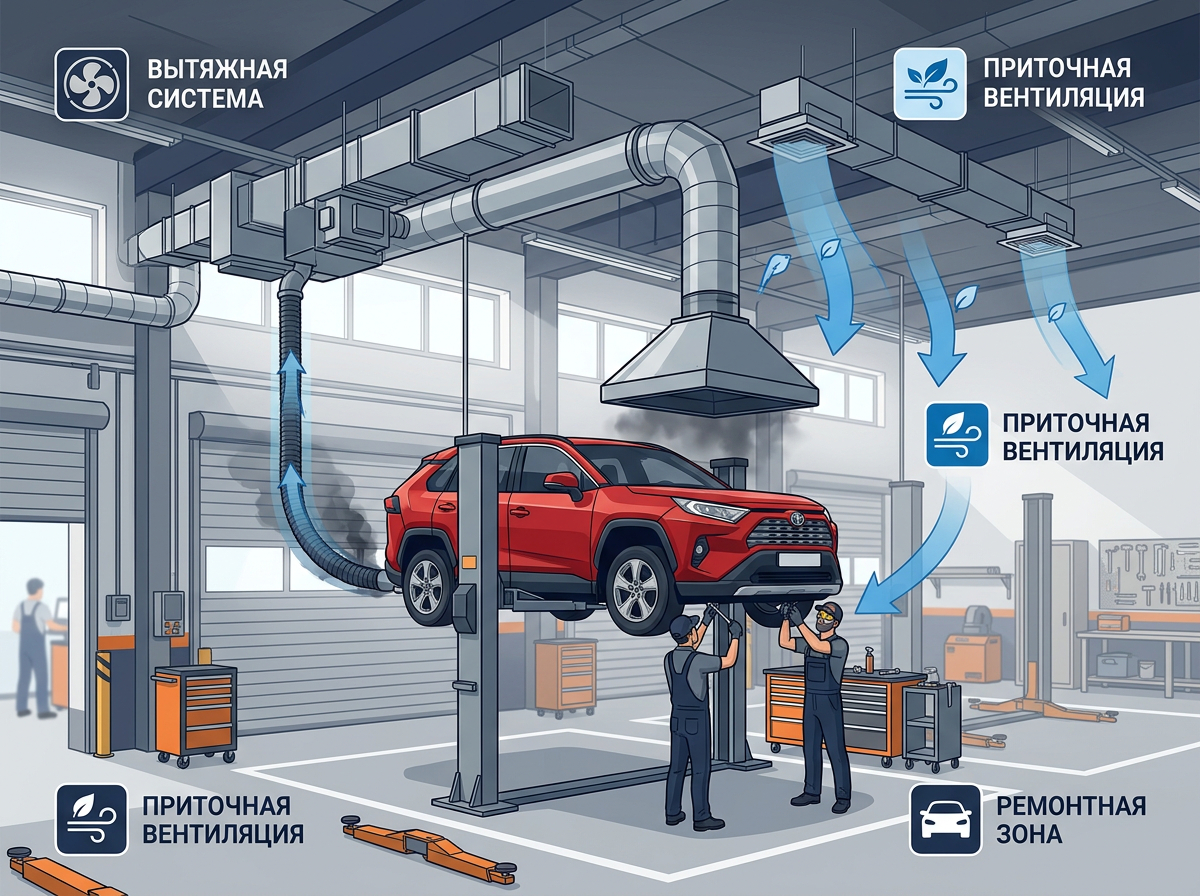

Общеобменная приточно-вытяжная вентиляция СТО
Общеобменная вентиляция создает общий воздухообмен во всем помещении СТО. Она должна быть приточно-вытяжной, то есть одновременно подавать свежий воздух и удалять загрязненный.
Подача свежего воздуха должна осуществляться в верхнюю зону помещения и распределяться равномерно по всей площади. Лучше всего использовать воздухораспределители с регулируемыми жалюзи, которые позволяют направлять поток воздуха в нужную сторону.
Вытяжка должна быть организована в двух зонах. Основная вытяжка располагается в верхней зоне, так как большинство загрязнителей поднимаются вверх вместе с теплым воздухом. Дополнительная вытяжка располагается в нижней зоне на уровне пола — для удаления тяжелых паров топлива, которые скапливаются внизу. Для этого в полу или в стенах на высоте 30-50 сантиметров от пола устанавливаются вытяжные решетки.
Производительность общеобменной вытяжки должна быть не менее 70-80 процентов от общего воздухообмена, остальное приходится на локальные отсосы. Приток воздуха должен компенсировать вытяжку с небольшим превышением, чтобы в помещении СТО поддерживалось легкое избыточное давление. Это не дает грязному воздуху из соседних помещений и с улицы проникать внутрь.
Вентиляция в смотровой яме
Смотровая яма — особо опасное место на СТО. Тяжелые пары топлива, оксид углерода и другие вредные вещества скапливаются на дне ямы, так как они тяжелее воздуха. Концентрация там может быть в десятки раз выше, чем в верхней зоне помещения.
Вентиляция смотровой ямы должна быть отдельной и мощной. В яме устанавливаются вытяжные решетки на полу или на боковых стенках. Вытяжка из ямы должна работать постоянно, даже если в ней нет техника, так как пары накапливаются со временем.
Производительность вытяжки из смотровой ямы рассчитывается так, чтобы обеспечивать не менее 10-кратного воздухообмена по объему самой ямы. Приток свежего воздуха в яму обычно не делают — воздух поступает из верхней зоны помещения за счет перетекания. Но при этом важно, чтобы общая вытяжка из ямы не создавала сквозняков на уровне ног и головы работающего человека.
Вентиляция в шиномонтажном участке
Шиномонтажный участок имеет свои особенности. При демонтаже и монтаже шин в воздух попадает мелкая резиновая и углеродная пыль. При вулканизации и ремонте камер выделяются вредные вещества от нагрева резины.
Для шиномонтажного участка обязательна мощная общеобменная вытяжка с нижним отсосом, так как резиновая пыль тяжелая и быстро оседает на пол. Также рекомендуется устанавливать местные отсосы непосредственно над стендом для демонтажа шин.
Очистка воздуха перед выбросом
Воздух, удаляемый из автомастерской и СТО, нельзя просто выбрасывать на улицу. Он содержит загрязнители, которые могут превышать предельно допустимые концентрации для атмосферного воздуха.
В вытяжной системе перед выбросом должны быть установлены фильтры. Тип фильтра зависит от характера загрязнений. Для масляного аэрозоля и сварочной пыли используются масляные фильтры или электрофильтры. Для окрасочных работ требуются фильтры тонкой очистки класса F7 и выше. Для улавливания крупной пыли достаточно циклона или рукавного фильтра.
В некоторых случаях, особенно при интенсивных сварочных или малярных работах, требуется двух- и даже трехступенчатая очистка с фильтрацией последовательно увеличивающейся тонкости.
Очищенный воздух выбрасывается через трубу, поднятую не менее чем на 2 метра над уровнем крыши здания. Направление выброса должно быть выбрано с учетом розы ветров, чтобы отработанный воздух не засасывался обратно в систему через приточные решетки.
Требования к вентилятору и воздуховодам для СТО
Вентиляторы для систем вентиляции автомастерских и СТО должны быть радиальными центробежными, способными создавать достаточное давление для преодоления сопротивления длинных воздуховодов и фильтров.
Вентилятор должен быть искробезопасного исполнения, так как в воздухе могут присутствовать взрывоопасные пары топлива. Искробезопасные вентиляторы имеют лопатки из алюминия или с медным покрытием, исключающим искрообразование при случайном контакте с корпусом.
Воздуховоды для СТО должны быть стальными, из листовой стали толщиной не менее 0,8 миллиметра. Использование пластиковых воздуховодов запрещено, так как они не пожаробезопасны и могут накапливать статическое электричество.
Воздуховоды на участках, где возможно образование взрывоопасных концентраций, должны быть заземлены для отвода статического электричества.
Расчет норм воздухообмена для конкретной СТО
Хотя существуют общие нормы, точный расчет воздухообмена для конкретной автомастерской должен делать специалист. В расчете учитываются несколько факторов.
Объем помещения — чем больше кубатура, тем больше требуется воздуха для обеспечения нормативной кратности.
Количество одновременно работающих двигателей — каждый работающий двигатель требует дополнительного объема вытяжки.
Количество сварочных и окрасочных постов — они требуют наиболее интенсивного воздухообмена.
Планировка помещения — наличие внутренних перегородок, колонн, антресолей влияет на распределение воздушных потоков.
Режим работы — для СТО, работающих круглосуточно, требования могут отличаться от работающих в одну смену.
Профессиональный расчет гарантирует, что система вентиляции не будет ни слишком слабой с риском для здоровья, ни избыточно мощной с неоправданными затратами на электроэнергию и отопление.
Отопление и вентиляция СТО зимой
В холодное время года приточная вентиляция должна подогревать подаваемый воздух. Иначе в СТО зимой будет невыносимо холодно, и работать станет невозможно.
Для подогрева приточного воздуха используются калориферы — водяные или электрические. Водяные дешевле в эксплуатации, если есть подключение к центральному отоплению или собственной котельной. Электрические проще в установке, но дороже в работе.
Мощность калорифера рассчитывается так, чтобы нагревать наружный воздух с зимней температуры до плюс 15-20 градусов Цельсия. Для Калуги расчетная зимняя температура для вентиляции составляет минус 25-27 градусов.
Экономить на подогреве воздуха нельзя. Если приточный воздух не нагревать, система вентиляции создаст сильные сквозняки, конденсат на оборудовании, лед на воротах и дискомфорт для рабочих. Но и перегревать воздух тоже не нужно — это лишние расходы.
Для экономии тепла можно использовать систему рекуперации, когда тепло вытяжного воздуха передается приточному. Однако для СТО с высоким содержанием загрязнений рекуператоры быстро забиваются и теряют эффективность. Требуется их частая очистка или замена.
Вентиляция в автомастерской и СТО — это не второстепенная система, а основа безопасности и комфорта. Несоблюдение норм воздухообмена приводит к отравлениям, профессиональным заболеваниям, пожарам и взрывам. Закон требует от владельца СТО обеспечить вентиляцию, соответствующую нормативам, и регулярно проверять ее работоспособность. Компания «Подземные сети» поможет спроектировать, смонтировать и настроить систему вентиляции для вашей автомастерской или СТО в Калуге с учетом всех норм и особенностей вашего помещения. Мы находимся в Калуге по адресу: улица Кирова, дом 2, SK Plaza, 7 этаж, офис 717. Обратитесь к нам — и ваши сотрудники будут работать в чистом и безопасном воздухе.
